Solicitud de conexión
La página Connection Request permite evaluar redes concretas de su proyecto o todo el conjunto de redes para encontrar el punto de conexión más adecuado. Para ello se realiza un cálculo de flujo de cargas.
Uso
Al crear una solicitud de conexión puede seleccionar una red concreta o ninguna; en el segundo caso, se evalúan todas las redes del proyecto.
WARNING
Si se selecciona una red, la solicitud de conexión queda asociada exclusivamente a esa red.
Evaluación
La evaluación guarda la solicitud de conexión e inicia el análisis. Los nudos se evalúan por distancia creciente hasta encontrar uno con capacidad suficiente.
Visor de red

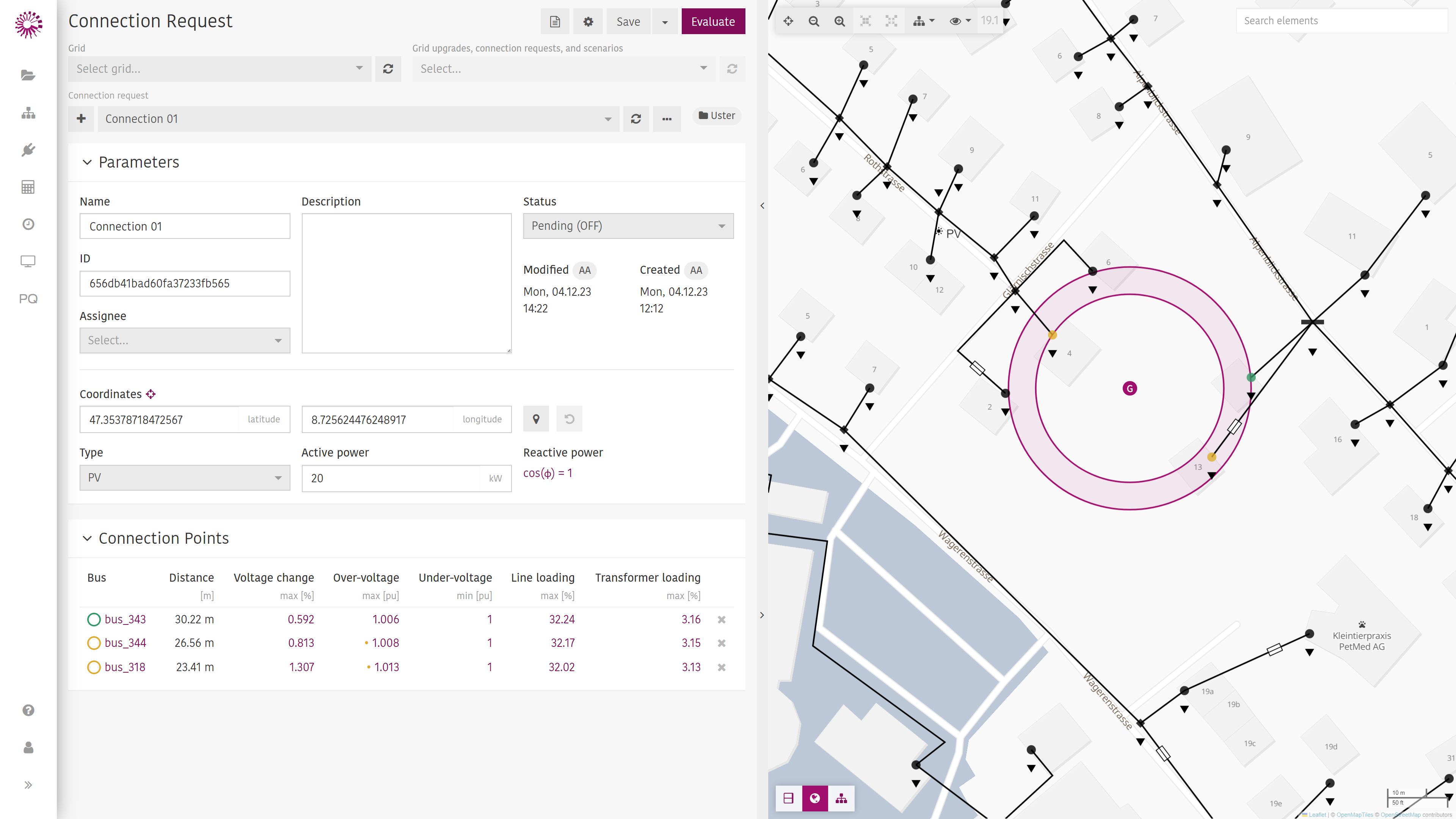

Los resultados de la evaluación se muestran en el visor de red. Según su idoneidad, cada nudo se resalta en verde o amarillo.
Alrededor de la solicitud de conexión se dibuja un anillo. El círculo interior indica la distancia al nudo más cercano desde el lugar de conexión; el exterior, la distancia al nudo evaluado más lejano.
Si se selecciona un nudo dentro del círculo de búsqueda, su resultado puede verse en el Grid Inspector.
Los nudos fuera del círculo de búsqueda pueden evaluarse en el Grid Inspector.
Puntos de conexión
La lista está ordenada por distancia del nudo, del más lejano al más cercano. Para cada categoría de límite se muestra el peor valor. Los valores por encima de su umbral aparecen en negrita. Al hacer clic en un valor se selecciona el elemento correspondiente en el Grid Editor y su resultado de flujo de cargas.

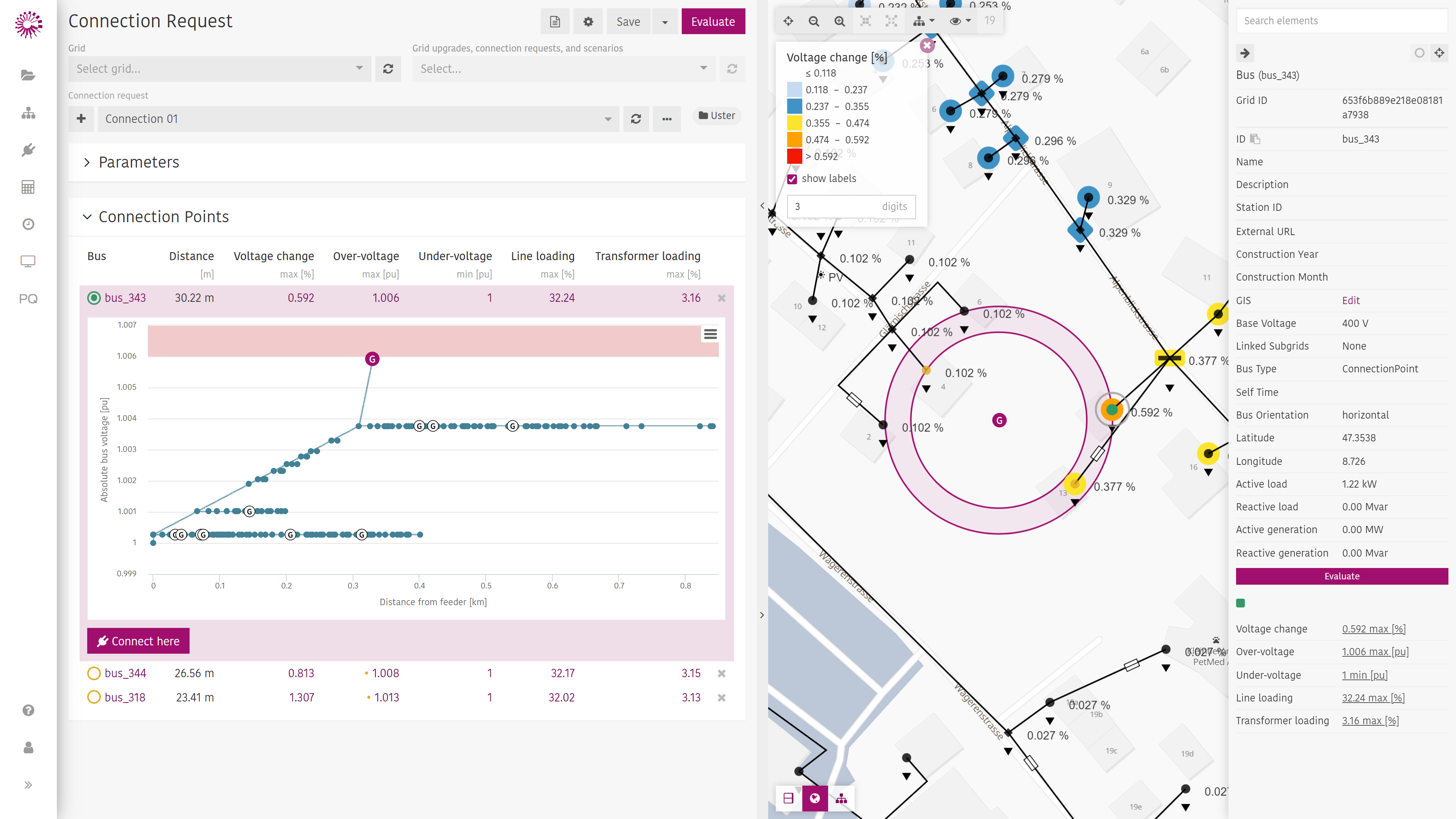

Al seleccionar un punto de conexión se muestra una representación de la red con los caminos desde la alimentación hasta todos los nudos y las tensiones a lo largo de cada camino.
Si algunos nudos no son relevantes para la evaluación, elimínelos con ×.
Conexión a un nudo

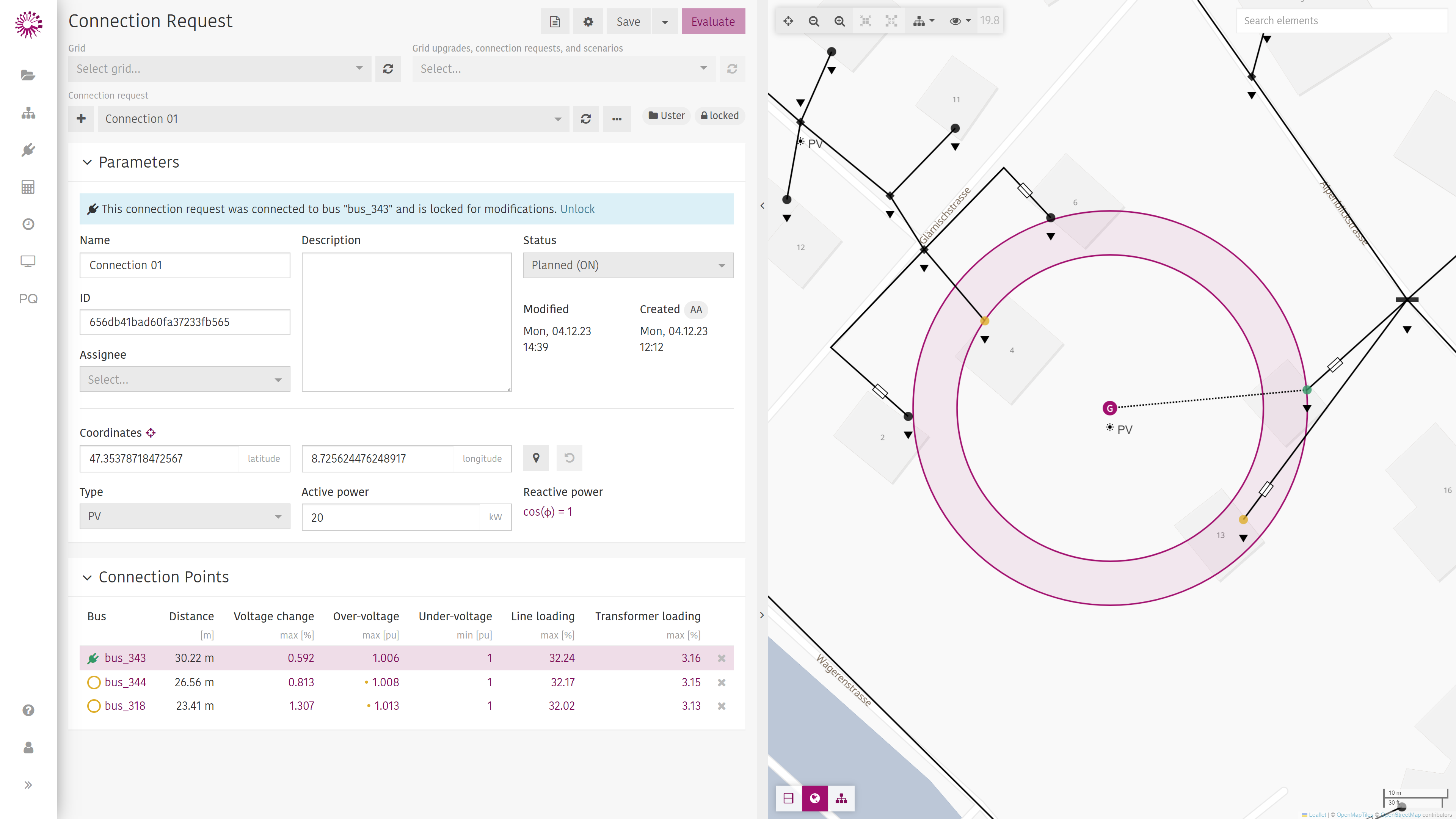

Tras la evaluación, seleccione un punto de conexión y haga clic en Connect at.
Esto
- crea un nudo, una conexión y un generador o una carga
- cambia el estado de la solicitud de conexión a Planned (ON)
- bloquea la solicitud de conexión
