D-A-CH-CZ

La herramienta de solicitudes de conexión D-A-CH-CZ implementa las reglas técnicas para la evaluación de perturbaciones en la red D-A-CH-CZ (Technische Regeln für die Beurteilung von Netzrückwirkungen D-A-CH-CZ).

INFO

La tercera edición de las reglas técnicas puede descargarse de la VSE (en alemán):

• Teil A: Grundlagen (Parte A: Fundamentos)
• Teil B: Anforderungen und Beurteilung, Abschnitt I Niederspannung (Parte B, Sección I: Baja tensión)
• Teil B: Anforderungen und Beurteilung, Abschnitt II Mittelspannung (Parte B, Sección II: Media tensión)
• Teil B: Anforderungen und Beurteilung, Abschnitt III Hochspannung (Parte B, Sección III: Alta tensión)

Los apartados siguientes se refieren sobre todo a la Sección I, Baja tensión. Los detalles de media y alta tensión están en los documentos enlazados y no se citan aquí, pero las reglas de los tres niveles de tensión están implementadas en Adaptricity.

Opciones de cálculo

Abra las opciones de cálculo con .

INFO

Un cambio aquí se mantiene mientras permanezca en la página. Al recargar la página se restablecen los ajustes por defecto de los ajustes del proyecto.

Aquí puede ajustar la temperatura de línea. Por defecto, las impedancias de línea se determinan a 70 °C ^[1]. Las reglas técnicas suponen que las resistencias de línea se registraron a $T_0=20°C$. La resistencia a $T=70°C$ se calcula con $R_T=R_{T_0}(1+\alpha (T-T_0))$. Por tanto, la resistencia siempre se recalcula, aunque no se haya registrado a $T_0=20°C$.

TIP

Si sus resistencias de línea no se registraron a $T_0=20°C$ (a menudo se registran a 60 °C), fije la temperatura por defecto en los ajustes del proyecto en $T_0=60°C$.

General

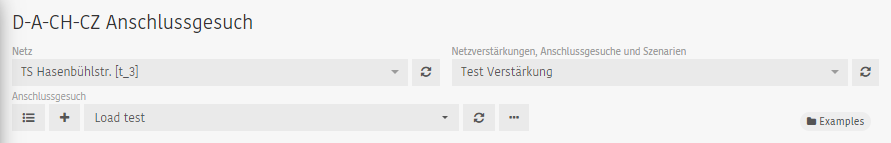

Para crear una solicitud de conexión, seleccione primero una red (circuito de transformador) en la lista.

Las solicitudes de conexión existentes de la red seleccionada pueden seleccionarse y cambiarse en la lista Connection request.

Cree una solicitud de conexión nueva con . Con tiene una vista general de todas las solicitudes de conexión de toda la red.

Cada solicitud de conexión necesita un nombre.

Ampliaciones de red, solicitudes de conexión y escenarios

Las ampliaciones de red y las solicitudes de conexión existentes se tienen en cuenta automáticamente al evaluar una solicitud nueva, según su estado.

Puede cambiar la selección por defecto en la lista. La selección se mantiene durante la sesión; al recargar la página se restablece.

Los escenarios permiten evaluar la solicitud de conexión en otro estado de la red. Nunca están activos por defecto y deben seleccionarse expresamente.

WARNING

Una solicitud de conexión solo puede evaluarse si la red es consistente. Las redes inconsistentes no aparecen en la lista.

INFO

Si una ampliación de red o una solicitud de conexión no puede aplicarse a la red (por ejemplo, porque un elemento de red ya no existe), se deselecciona y se muestra una advertencia con el motivo.

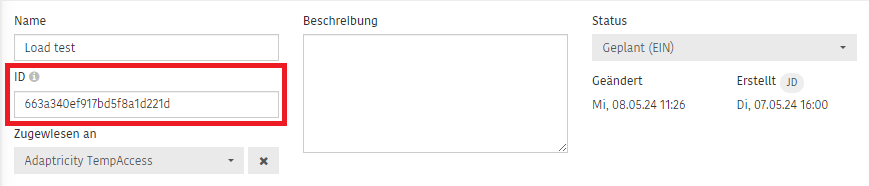

ID de la solicitud de conexión

El ID de la solicitud de conexión es opcional. Puede guardarse en el GIS junto con la instalación una vez construida. Si la red se carga mediante integración de datos y se encuentra la instalación con este ID, el estado de la solicitud se cambia automáticamente a Closed (OFF).

INFO

El formato del ID de la solicitud de conexión puede definirse para todo el proyecto, o el ID puede introducirse manualmente.

WARNING

Sin este ID la solicitud de conexión no puede cerrarse automáticamente. Tendrá que cerrarla manualmente cuando la instalación esté en el GIS. De lo contrario, según su estado, la instalación podría contarse dos veces en los cálculos.

Estado

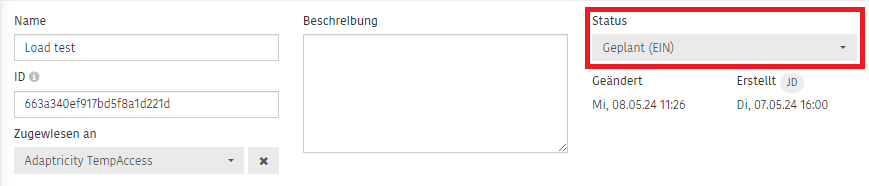

Cada solicitud de conexión tiene un estado. Según el estado, se incluye automáticamente en los cálculos estáticos o de series temporales. Los estados disponibles son:

• Pending (OFF): el estado por defecto al crear una solicitud de conexión.
• Planned (ON)
• Canceled (OFF)
• Pre-Approved (ON)
• Under examination (OFF)
• Approved (ON)
• Approved with measures (ON)
• Built (ON)
• Closed (OFF)

Las solicitudes con estado ON se incluyen automáticamente en los cálculos; las de estado OFF, no.

Criterios de evaluación

Pueden evaluarse las siguientes perturbaciones en la red:

• Variación lenta de tensión
• Variación de tensión poco frecuente
• Flicker
• Armónicos
• Muescas de conmutación
• Desequilibrio de tensión

Si deselecciona los criterios que no necesita, no tendrá que introducir los parámetros del equipo para esas evaluaciones.

Details

• Variación lenta de tensión: causada por la corriente de servicio de la instalación. Frecuencia > 0,01 por minuto.
• Variación de tensión poco frecuente: frecuencias de repetición de varias veces al día. Frecuencia < 0,01 por minuto.
• Flicker: variación de tensión causada por cambios rápidos de potencia. Frecuencia > 0,1 por minuto.
• Armónicos: desviaciones de la forma de onda de la tensión respecto a una senoide pura, causadas por oscilaciones a múltiplos de la frecuencia de red.
• Muescas de conmutación: muescas periódicas en la tensión senoidal, causadas normalmente por convertidores.
• Desequilibrio de tensión: efecto de conectar un equipo a una o dos fases, que hace desiguales las tensiones de fase.

Parámetros

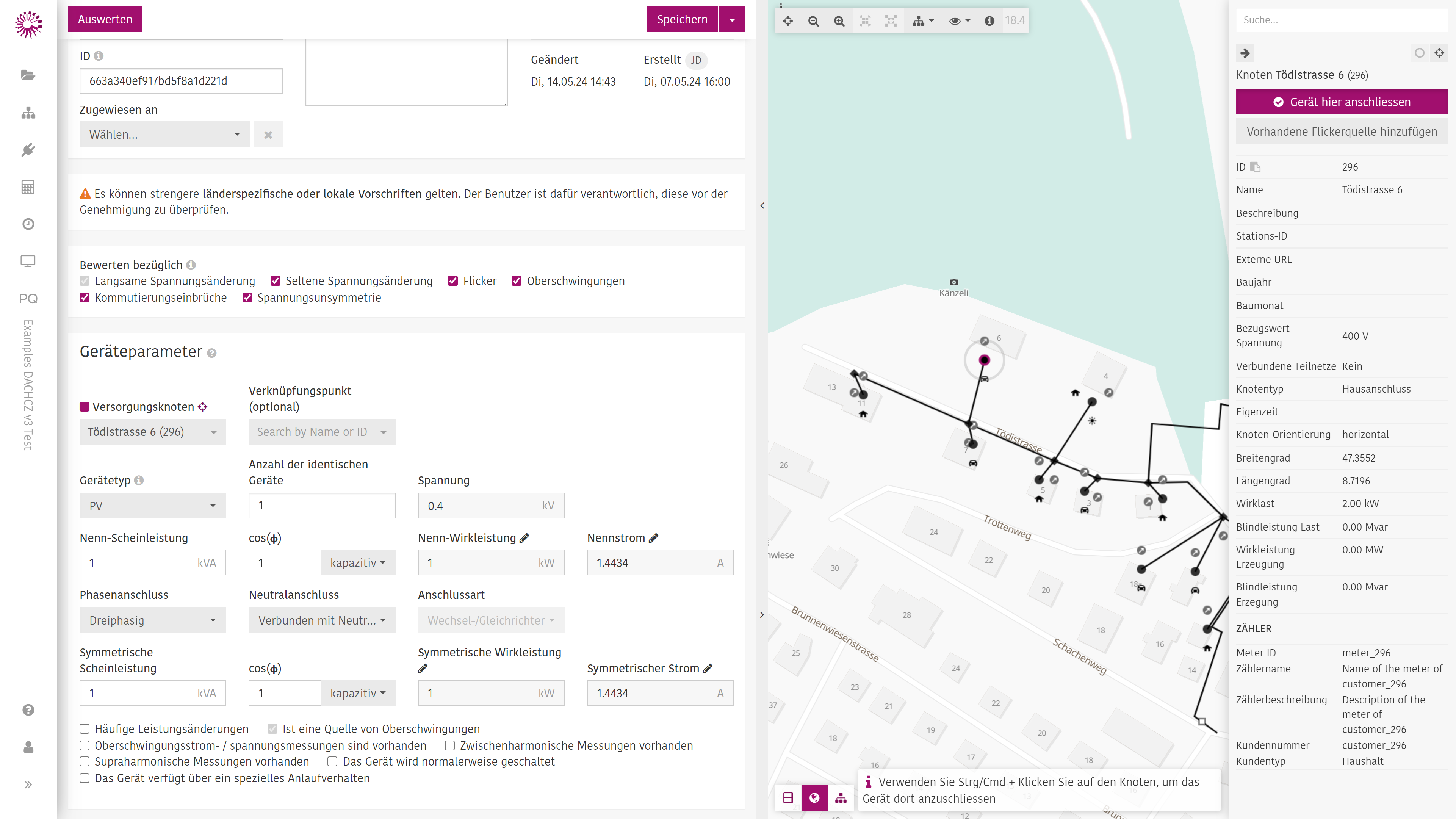

Los formularios se adaptan a las evaluaciones seleccionadas y al tipo de instalación que se conecta. Pueden añadirse manualmente formularios para parámetros adicionales.

Guarde la solicitud de conexión con .

INFO

Si faltan parámetros o no son válidos, aparece el mensaje:

• There are invalid elements, please fix them before saving

Los parámetros que faltan o no son válidos se marcan con un borde naranja y deben corregirse antes de poder evaluar la solicitud.

Parámetros del equipo

Punto de suministro

El punto de una red de suministro donde se conecta la instalación de un usuario de la red ^[2]. También llamado punto de conexión.

Introduzca el punto de suministro con el ID (o nombre) de la conexión, o selecciónelo en la vista de mapa con Ctrl + clic.

Punto de acoplamiento común

El punto de la red del operador eléctricamente más cercano a la instalación del usuario y donde están o pueden conectarse otros usuarios (por ejemplo, un armario de distribución) ^[2:1].

El punto de acoplamiento común es opcional, pero permite evaluar el efecto de la instalación más allá del punto de suministro.

Introdúzcalo con el ID (o nombre) del nudo.

Tipo de equipo

Selecciona un tipo de las categorías de carga y generación. Algunas categorías tienen una evaluación específica para ese equipo.

TIP

Las estaciones de recarga y las bombas de calor no aparecen expresamente. Para una estación de recarga, seleccione Other load; para una bomba de calor, Motor.

Más detalles sobre tipo de equipo y clase exacta de equipo en ^[3].

Potencia aparente asignada

La potencia aparente $S_A$ (o $\mathrm{\Delta }{S}_A$) de la instalación. Junto con el factor de potencia $\cos (\varphi )$ determina la potencia activa asignada y la corriente asignada.

Con puede introducir directamente la potencia activa asignada o la corriente asignada; la potencia aparente asignada se calcula entonces.

Número de equipos idénticos

Cuántos equipos idénticos contiene la instalación. La potencia aparente asignada siempre se refiere a la potencia total de todos los equipos.

Entre otras cosas, este parámetro afecta a la severidad del flicker $P_{st}$ mediante la superposición de fuentes de flicker ^[4].

Conexión de fases y neutro

La conexión de fases indica si la instalación está conectada a una, dos o tres fases. Las instalaciones no conectadas a las tres fases pueden analizarse en cuanto a desequilibrio de tensión.

La conexión de neutro indica si la instalación está conectada entre un conductor de fase y el neutro. Entre otras cosas, esto afecta al desequilibrio de tensión causado por el equipo individual ^[5].

Details

Para instalaciones conectadas simétricamente (trifásicas) sin conductor neutro, los límites de emisión de supraarmónicos pueden ser hasta 1,8 veces mayores ^[6].

Tipo de conexión

Cómo se conecta la instalación en el punto de conexión.

Potencia aparente simétrica

La potencia aparente conectada simétricamente $S_{A,sym}$ de una instalación trifásica. En conexiones monofásicas o bifásicas es 0.

Parámetros de maniobra y arranque

Estos formularios aparecen al seleccionar The device is normally switched o The device has a special start-up behaviour, y permiten indicar el comportamiento de maniobra y arranque.

Potencia aparente de arranque/maniobra

Esta potencia aparente se usa para calcular la variación lenta de tensión por separado para arranque y maniobra.

Frecuencia de repetición

Con qué frecuencia se producen arranques o maniobras. Se usa en la evaluación de flicker.

INFO

Si la frecuencia de repetición está por debajo del umbral de flicker, no se realiza la evaluación de flicker.

Parámetros de flicker

Para generadores puede introducirse un coeficiente de flicker $c$ para calcular la severidad del flicker de larga duración $P_{lt}$ ^[7].

Fuentes de flicker existentes

Pueden incluirse en la evaluación fuentes de flicker ya presentes en la red. Mediante superposición influyen en las severidades de flicker de corta y larga duración $P_{st}$ y $P_{lt}$ ^[4:1].

Introduzca las fuentes de flicker en la tabla, o en la vista de mapa haciendo clic en un nudo y después en . Para cada fuente, introduzca la severidad de corta duración $P_{st}$ y la de larga duración $P_{lt}$.

Details

El exponente de suma $\alpha$ ^[8] puede ajustarse en la evaluación.

Armónicos

La parte de la potencia conectada de la instalación que genera armónicos ($S_{OS}$) se determina asignando los equipos generadores de armónicos a tres grupos. Cada grupo se define por su distorsión armónica total de corriente, THDi ^[9].

Si la instalación consta de varios equipos, seleccione Group of the devices configured here defines the rated power of the device. Entonces puede introducir cada equipo en la tabla y seleccionar su grupo de armónicos.

La opción Device with the rated power configured above is evaluated usa la potencia aparente asignada de los parámetros del equipo y el grupo seleccionado, junto con otros equipos generadores de armónicos ya instalados en el mismo punto de conexión (introducidos en la tabla), para determinar $S_{OS}$. Así se tiene en cuenta la influencia de todos los equipos.

INFO

THD significa total harmonic distortion (distorsión armónica total): la relación entre todos los armónicos y la fundamental. Debería figurar en la hoja de datos de la electrónica de potencia, por ejemplo convertidores (rectificadores e inversores), equipos con alimentación de CC y equipos con característica corriente-tensión no lineal.

Details

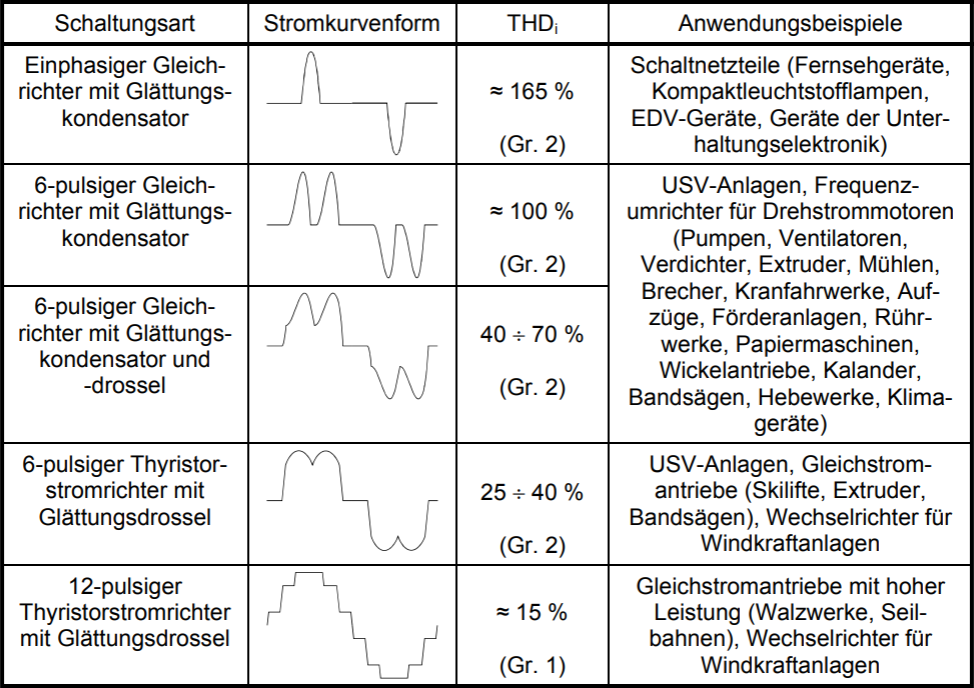

La siguiente tabla muestra las características de algunas fuentes de armónicos típicas ^[10]:

Details

• Este apartado aparece al seleccionar Is a source of harmonics en los parámetros del equipo.
• Desaparece al seleccionar Harmonic current/voltage measurements are available, porque las medidas hacen innecesario el cálculo.

Medidas de armónicos, interarmónicos y supraarmónicos

Si dispone de medidas de tensión y corriente de armónicos, interarmónicos y supraarmónicos, introdúzcalas directamente. Se comparan con los niveles de compatibilidad de tensión y los límites de emisión de corriente ^[11].

Details

• Este apartado aparece al seleccionar Harmonic/interharmonic/supraharmonic measurements available en los parámetros del equipo.

Aerogeneradores

Este formulario aparece al seleccionar el tipo de equipo Wind.

• $p_{1min}$: coeficiente de potencia media en 1 minuto de todos los aerogeneradores, usado para la variación lenta de tensión.
• $p_{10min}$: coeficiente de potencia media en 10 minutos de todos los aerogeneradores. No se usa en la evaluación.
• $p_{mom}$: coeficiente de potencia instantánea, usado para evaluar el aumento de tensión al arrancar todos los aerogeneradores.
• $k_{i\psi }$: coeficiente de potencia de maniobra, usado para evaluar el aumento de tensión en la maniobra de un aerogenerador.

Details

• La tercera edición de D-A-CH-CZ ya no incluye parámetros específicos de aerogeneradores. Se han mantenido de la segunda edición para completar.
• Los parámetros anteriores deberían figurar en la hoja de datos de la instalación.

Convertidores de frecuencia

Este formulario aparece al evaluar muescas de conmutación y seleccionar Frequency converter como tipo de conexión. Los siguientes parámetros deberían figurar en la hoja de datos:

• Índice de pulsos $p$ del convertidor
• Potencia reactiva $S_{SRA}$ del convertidor
• Ángulo de control más desfavorable $\alpha$ del convertidor
• Grupo de conexión del transformador del convertidor
• Factor de conexión $K$: depende del grupo de conexión del transformador del convertidor (se fija automáticamente al seleccionar el grupo)
• Tensión de cortocircuito relativa del transformador del convertidor $u_{kT}$
• Tensión de cortocircuito relativa de la reactancia de conmutación $u_{kD}$

Máquinas de soldar

Este formulario aparece al seleccionar Welding machine como tipo de equipo.

Details

La tercera edición no detalla las máquinas de soldar. Los parámetros proceden de la segunda edición.

Transformador de suministro

Este formulario suma la potencia de cargas, generadores y almacenamientos conectados al transformador de suministro. A partir de ella se calculan el factor de carga $k_B$, el factor de generación $k_E$ y el factor de almacenamiento $k_S$ respecto a la potencia asignada del transformador. La suma de $k_B$, $k_E$ y $k_S$ multiplicada por la potencia asignada del transformador da la potencia conectada total de la red.

INFO

Si los factores son desconocidos, puede suponerse $k_B+k_E+k_S=1$ en redes donde no se espera generación ni almacenamiento. En otro caso se recomienda $k_B+k_E+k_S=1.35$ ^[12].

Los valores de $k_B$, $k_E$ y $k_S$ calculados a partir del modelo de red pueden sobrescribirse manualmente.

Evaluación

INFO

La valoración de los criterios de evaluación tiene dos etapas. La etapa 1 es una valoración simplificada basada en la relación entre la potencia conectada de la instalación y la potencia de cortocircuito en el punto de conexión o de acoplamiento común. Si la etapa 1 rechaza la conexión, sigue una valoración detallada de etapa 2 basada en los parámetros de la instalación ^[13].

Una vez introducidos todos los parámetros, haga clic en .

Haga clic en para volver a la introducción de parámetros.

Con abre un informe de la solicitud de conexión, que puede imprimir o guardar como PDF.

Ejemplo (en alemán): Evaluación D-A-CH-CZ, versión para imprimir.

General

Con Connect at elige si la evaluación se realiza en el punto de suministro o en el punto de acoplamiento común.

Los resultados se agrupan por criterio de evaluación, cada uno con una etiqueta de color:

• Approved: los resultados están dentro de los límites. No se esperan perturbaciones en la red.
• Not evaluated: no hace falta evaluar. Consulte el texto informativo para más detalles.
• Measures: la perturbación en la red supera los límites de emisión. La instalación no debería aprobarse.
• Re-evaluation required: hace falta una evaluación detallada, pero faltan parámetros. Haga clic en para añadirlos.
• Error: la evaluación no puede realizarse. Consulte el texto informativo para más detalles.

Si se necesita una ampliación de red, créela con .

Para probar rápidamente otra potencia del equipo, use . Los valores calculados y las etiquetas de color se actualizan de forma interactiva.

En algunas evaluaciones pueden cambiarse valores por defecto de parámetros, por ejemplo el coeficiente de suma $\alpha$ del flicker de larga duración $P_{lt}$.

Límites de emisión

Los límites de emisión forman parte de la evaluación y pueden comunicarse al usuario de la red. La instalación solo puede aprobarse (Approved) si sus emisiones reales están por debajo de los límites.

En la página de evaluación, los límites se muestran a la izquierda en PARAMETERS AND THRESHOLDS, junto a los CALCULATION RESULTS de la derecha. Un resultado por encima de su límite tiene un borde naranja.

En algunas evaluaciones, los límites de emisión pueden sobrescribirse y aplicarse volviendo a evaluar.

TIP

Para los límites de emisión en la red de baja tensión, consulte Teil B, Abschnitt I Niederspannung:

• Variaciones de tensión y flicker: pág. 13, apartado 1.3.3.
• Desequilibrio: pág. 16, apartado 2.2.
• Armónicos: pág. 23, apartado 3.1.2.
• Interarmónicos: pág. 29, apartado 3.2.2.
• Supraarmónicos: pág. 30, apartado 3.3.2.
• Muescas de conmutación: pág. 31, apartado 4.2.

Variación lenta de tensión

La variación lenta de tensión $d$ la causa la variación de potencia $\mathrm{\Delta }{S}_A$ de la instalación. Una $d$ positiva es un aumento de tensión; una $d$ negativa, una caída.

Hay dos formas de calcularla:

• Método aproximado: aproxima la variación de tensión $d$ a partir de la potencia de cortocircuito $S_{kAP}$ en el punto de conexión, la potencia del equipo $\mathrm{\Delta }{S}_A$ y la relación de impedancias $\frac{X_{kAP}}{R_{kAP}}$ en el punto de conexión.
• Flujo de cargas diferencial: realiza dos cálculos de flujo de cargas, con y sin el equipo, y calcula la diferencia relativa entre las tensiones resultantes.

INFO

• El flujo de cargas diferencial es más preciso, pero solo funciona con equipos conectados en trifásico.
• El flujo de cargas diferencial muestra la variación de tensión en cada nudo.
• Las cargas y generadores existentes en la red pueden considerarse al calcular la variación de tensión con el flujo de cargas diferencial.

TIP

Para una evaluación conservadora de generadores, seleccione Consider existing generators.

Variación de tensión poco frecuente

La variación de tensión poco frecuente se evalúa para el comportamiento de arranque y maniobra cuando la frecuencia de repetición es menor que una vez cada 100 minutos. Es muy similar a la variación lenta de tensión con el método aproximado, pero con límites menos estrictos.

Flicker

El flicker aparece con variaciones rápidas de tensión causadas por cambios de potencia frecuentes con altas frecuencias de repetición.

Si la relación entre la potencia de cortocircuito $S_{kV}$ y la potencia causante del flicker $\mathrm{\Delta }{S}_A$ es suficientemente baja, no se esperan efectos de flicker perjudiciales. Si se supera el límite, hay estos métodos:

• Método analítico: aproxima la severidad del flicker a partir del factor de forma $F$ de la variación de tensión, un factor de frecuencia $R$, la frecuencia de repetición $r$ y la variación relativa de tensión $d$ ^[14].
• Curva límite de flicker: determina la severidad del flicker a partir de la variación relativa de tensión según la curva límite $d_{ref}$ y la variación de tensión relevante para el flicker $d$ ^[15].

Las fuentes de flicker individuales se superponen con la ley de suma (coeficiente de suma $\alpha$).

WARNING

No se admite superponer varias fuentes de flicker por equipo (por ejemplo, arranque más cambios de potencia frecuentes).

Armónicos

Los armónicos son desviaciones de la forma de onda de la tensión respecto a una senoide pura, causadas por oscilaciones a múltiplos de la frecuencia de red.

La evaluación usa la relación entre la parte generadora de armónicos de la potencia conectada $S_{OS}$ y la potencia conectada $S_A$, y la relación entre la potencia de cortocircuito $S_{kV}$ y $S_A$. Si el par $[\frac{S_{OS}}{S_A};\frac{S_{kV}}{S_A}]$ queda por debajo de la curva límite, la conexión es admisible ^[16].

Medidas de armónicos, interarmónicos y supraarmónicos

Las corrientes medidas $I_{\nu }$/$I_{\mu }$/$I_b$ y tensiones $U_{\nu }$/$U_{\mu }$/$U_b$ se comparan con el límite de emisión de cada orden armónico $\nu$/$\mu$ (frecuencia central $b$ para supraarmónicos). Para aprobar la instalación, las medidas deben quedar por debajo de la curva límite ^[17]. Las corrientes y tensiones relativas se refieren a la corriente asignada de la instalación y a la tensión nominal.

La corriente o tensión relativa crítica es la de mayor valor respecto a su límite. Se muestra su orden armónico $\nu$/$\mu$ o su frecuencia central $b$.

Además, la distorsión armónica parcial ponderada $PWHIDI$ de todas las corrientes armónicas e interarmónicas $I_{\nu }$ e $I_{\mu }$ no debe superar el 17%.

Desequilibrio de tensión

Los equipos no conectados a las tres fases causan tensiones y corrientes desequilibradas en las redes trifásicas.

En equipos conectados a una o dos fases, la potencia aparente desequilibrada $S_{A,unsym}$ es igual a la potencia aparente del equipo $S_A$. En instalaciones con varios equipos, puede fijarse indirectamente otra $S_{A,unsym}$ mediante la potencia aparente simétrica $S_{A,sym}$.

Si el par $[\frac{S_{A,unsym}}{S_A};\frac{S_{kV}}{S_A}]$ queda por debajo de la curva límite, la conexión es admisible ^[18].

La potencia aparente desequilibrada máxima admisible $S_{A,un}$ se indica como límite de emisión.

Muescas de conmutación

Un equipo conectado mediante un convertidor puede causar muescas de conmutación, es decir, muescas periódicas en la tensión senoidal.

La muesca de conmutación $d_{kom}$ no debe superar el límite de emisión $d_{kom,max}$.

Medidas

En cada evaluación hay información sobre posibles medidas en .

Añadir a la red

Para aplicar la solicitud de conexión de forma permanente al modelo de red, haga clic en . La instalación se añade al modelo de red y la solicitud de conexión se elimina.

INFO

Esta opción no está disponible si la red original está bloqueada . En ese caso, ponga el estado de la solicitud en Planned, Approved o Built si debe estar activa por defecto en otros cálculos.

---

1. Teil A: Grundlagen, pág. 30, apartado 3.2.3. ↩︎

2. Teil A: Grundlagen, apartado 2.5. ↩︎ ↩︎

3. Teil B, Abschnitt I Niederspannung, pág. 11, tabla 1-1. ↩︎

4. Teil A: Grundlagen, pág. 49, apartado 4.2.4. ↩︎ ↩︎

5. Teil A: Grundlagen, pág. 57 y ss. ↩︎

6. Teil B, Abschnitt I Niederspannung, pág. 30, apartado 3.3.2. ↩︎

7. Teil A: Grundlagen, pág. 49, apartado 4.2.3. ↩︎

8. Teil A: Grundlagen, pág. 50. ↩︎

9. Teil A: Grundlagen, pág. 81, apartado 6.7 y Teil B, Abschnitt I Niederspannung, pág. 26 y ss., apartado 3.1.3.2. ↩︎

10. Technische Regeln zur Beurteilung von Netzrückwirkungen, 2.ª edición, 2007, pág. 97, tabla 6-4. ↩︎

11. Teil B, Abschnitt I Niederspannung, pág. 23 y ss., apartados 3.1.1, 3.1.2, 3.2.1, 3.2.2, 3.3.1, 3.3.2. ↩︎

12. Teil B, Abschnitt I Niederspannung, pág. 9. ↩︎

13. Teil A: Grundlagen, pág. 23, apartado 2.7. ↩︎

14. Teil A: Grundlagen, pág. 42, ecuación 4-22. ↩︎

15. Teil A: Grundlagen, pág. 42, ecuación 4-19. ↩︎

16. Teil B, Abschnitt I Niederspannung, pág. 27, figura 3-2. ↩︎

17. Teil B, Abschnitt I Niederspannung, capítulo 3. ↩︎

18. Teil B, Abschnitt I Niederspannung, pág. 21, figura 2-2. ↩︎
