Version 25.2

Veröffentlicht am 22.04.2025

Unsymmetrisches .Sim und .Mon

Die Werkzeuge für Zeitreihensimulationen, .Sim, .Mon und Lastsituationen, unterstützen jetzt Simulationen mit dreiphasigen Smart-Meter- und Transformatormessungen.

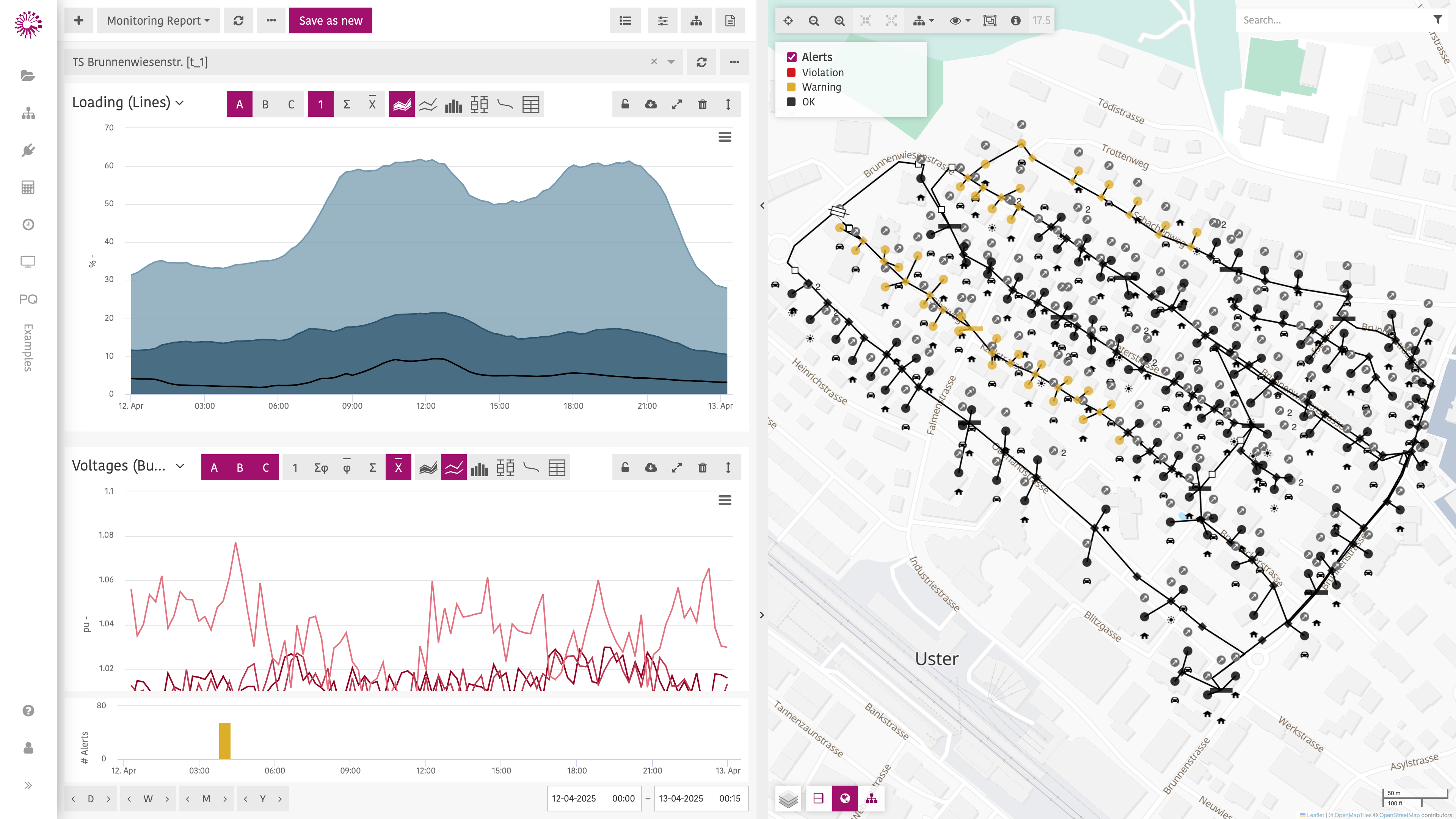

.Mon mit unsymmetrischen (dreiphasigen) Smart-Meter- und Transformatordaten

Die Diagramme zeigen die Phasen in verschiedenen Tönen derselben Farbe. In den Diagrammwerkzeugleisten gibt es neue Schaltflächen zur Phasenauswahl, die die Zeitreihen auf die gewählten Phasen beschränken, sowie neue Aggregationsoptionen, um entweder die Phasen der einzelnen Messgeräte (𝚺ϕ, ϕ) oder über Messgeräte hinweg (𝚺, X) zu aggregieren.

Unsymmetrische Szenarien

Unsymmetrische Skalierungs- und Zusatzszenarien werden jetzt unterstützt, und Skalierungs-Stresstest sowie Zukunftsszenario können auf unsymmetrischen Netzen ausgeführt werden.

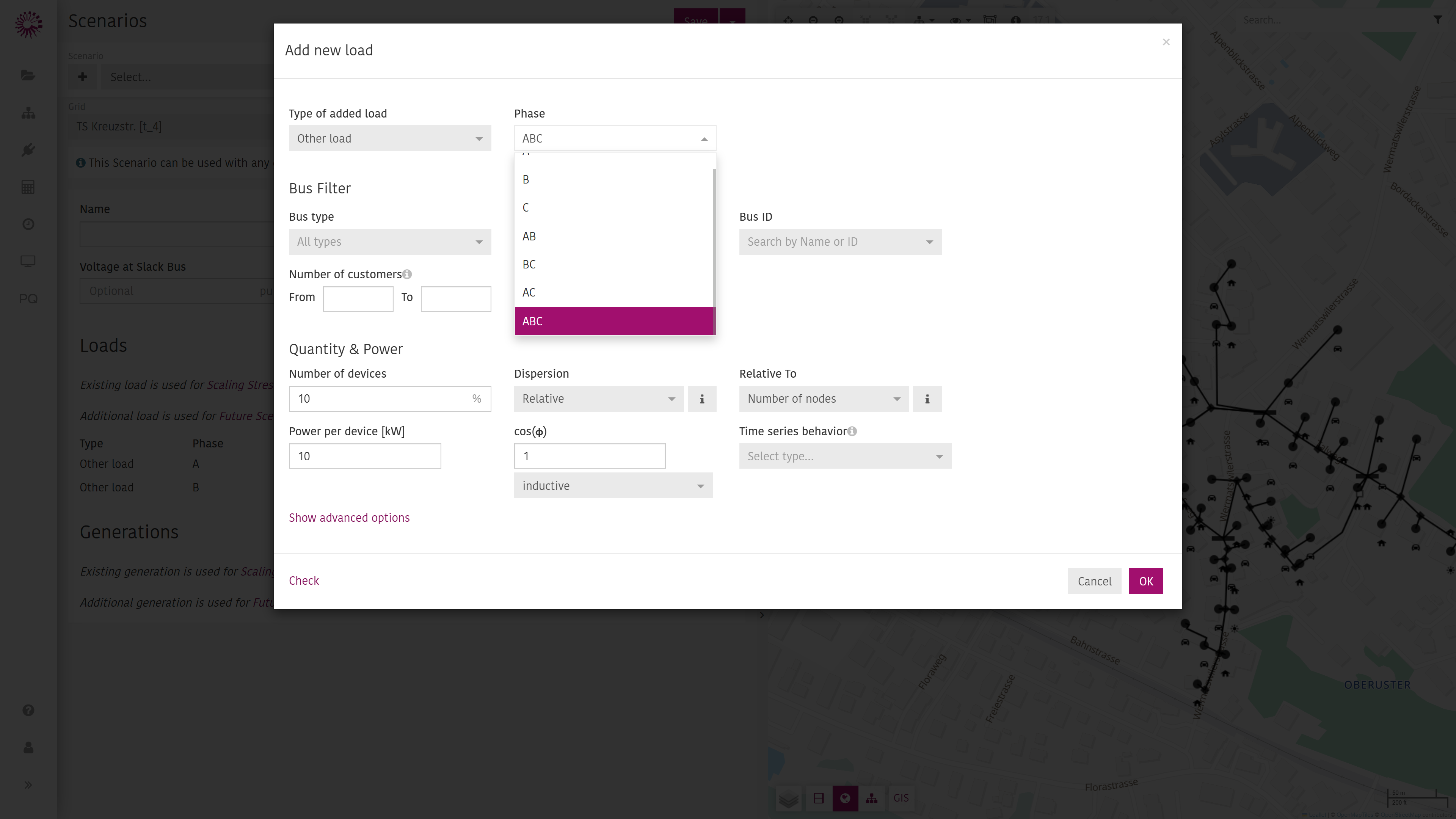

Erstellen eines unsymmetrischen Szenarios

Zusammenfassen von Abschnitten

Für N-1- und Lastflussberechnungen können Sie jetzt mehrere Abschnitte zu einem Stromkreis zusammenfassen, sodass sie in der Berechnung als eine Leitung behandelt werden. Dafür dürfen an den Zwischenknoten keine Geräte und an den Leitungen (ausser an Anfangs- und Endpunkt) keine Anbauten vorhanden sein, und Leitungen müssen mit Leitungen verbunden sein (Leitungen lassen sich nicht mit Verbindungen zusammenfassen).

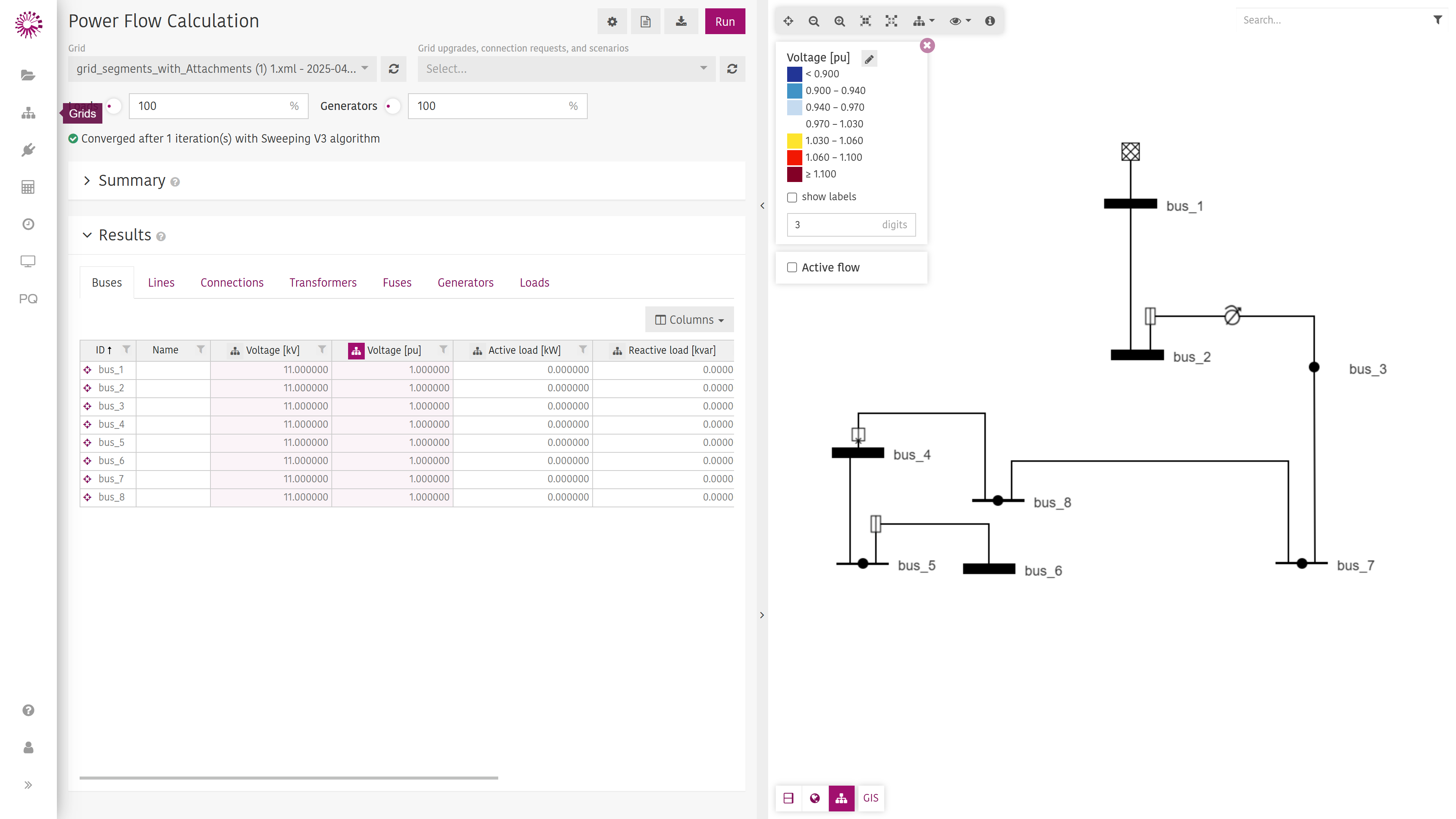

Lastflussberechnung ohne Zusammenfassen von Abschnitten

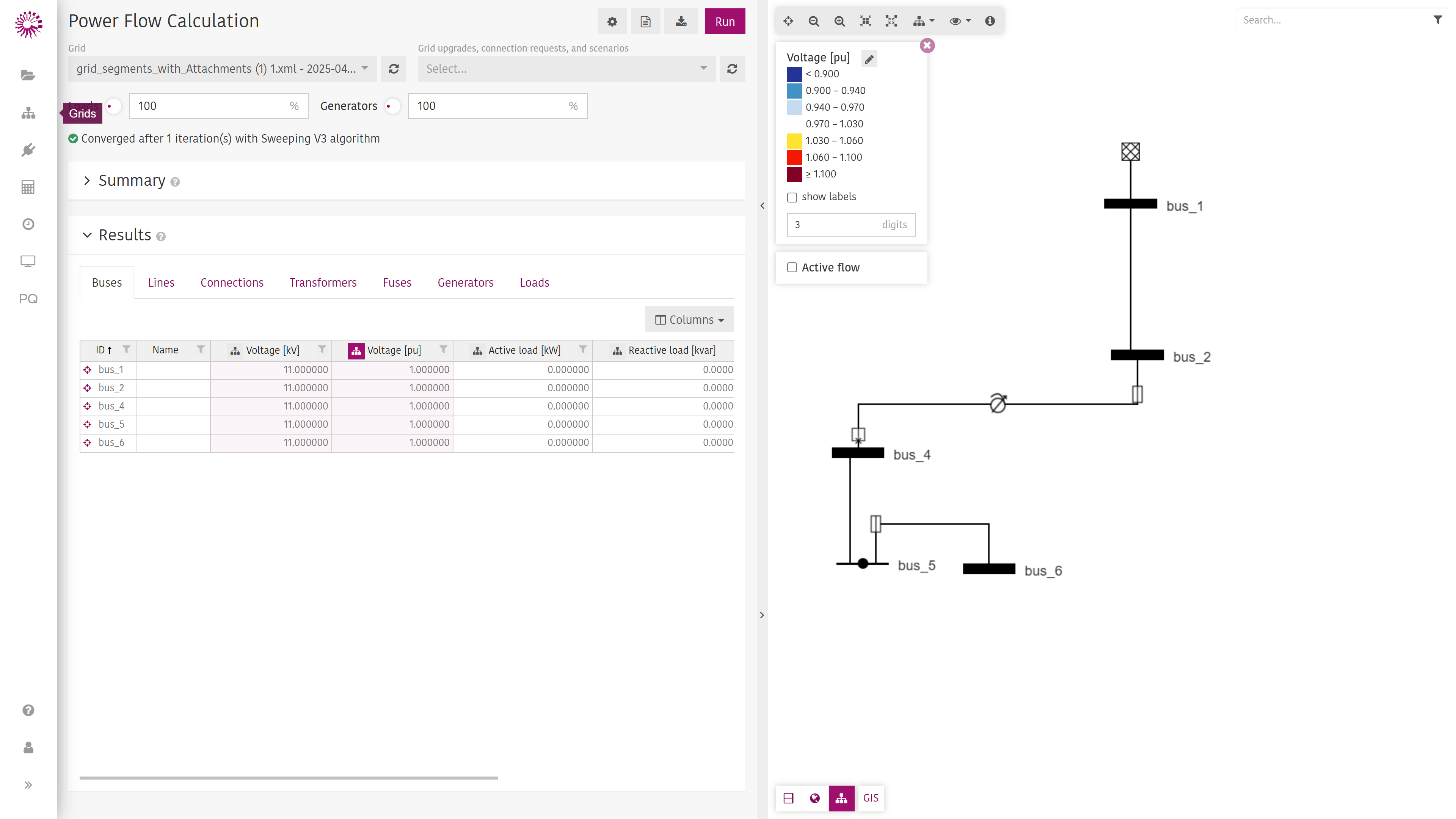

Lastflussberechnung mit Zusammenfassen von Abschnitten

Französische Übersetzung (Beta)

Die französische Sprache wird jetzt unterstützt.

Erstellung von Lastsituationen

In Projekten mit .Mon können Sie auf der Seite der Lastsituationen wählen, wie Lastsituationen erstellt werden: nur aus Smart-Meter-Daten (Logik von .Mon) oder unter Berücksichtigung von Lasten und Erzeugern mit Referenzprofilen, Modellen und Smart Metern gemäss ihrem Zeitreihenverhalten bzw., falls keines definiert ist, dem Ersatzverhalten aus den .Sim-Projekteinstellungen Unmetered (Logik von .Sim).

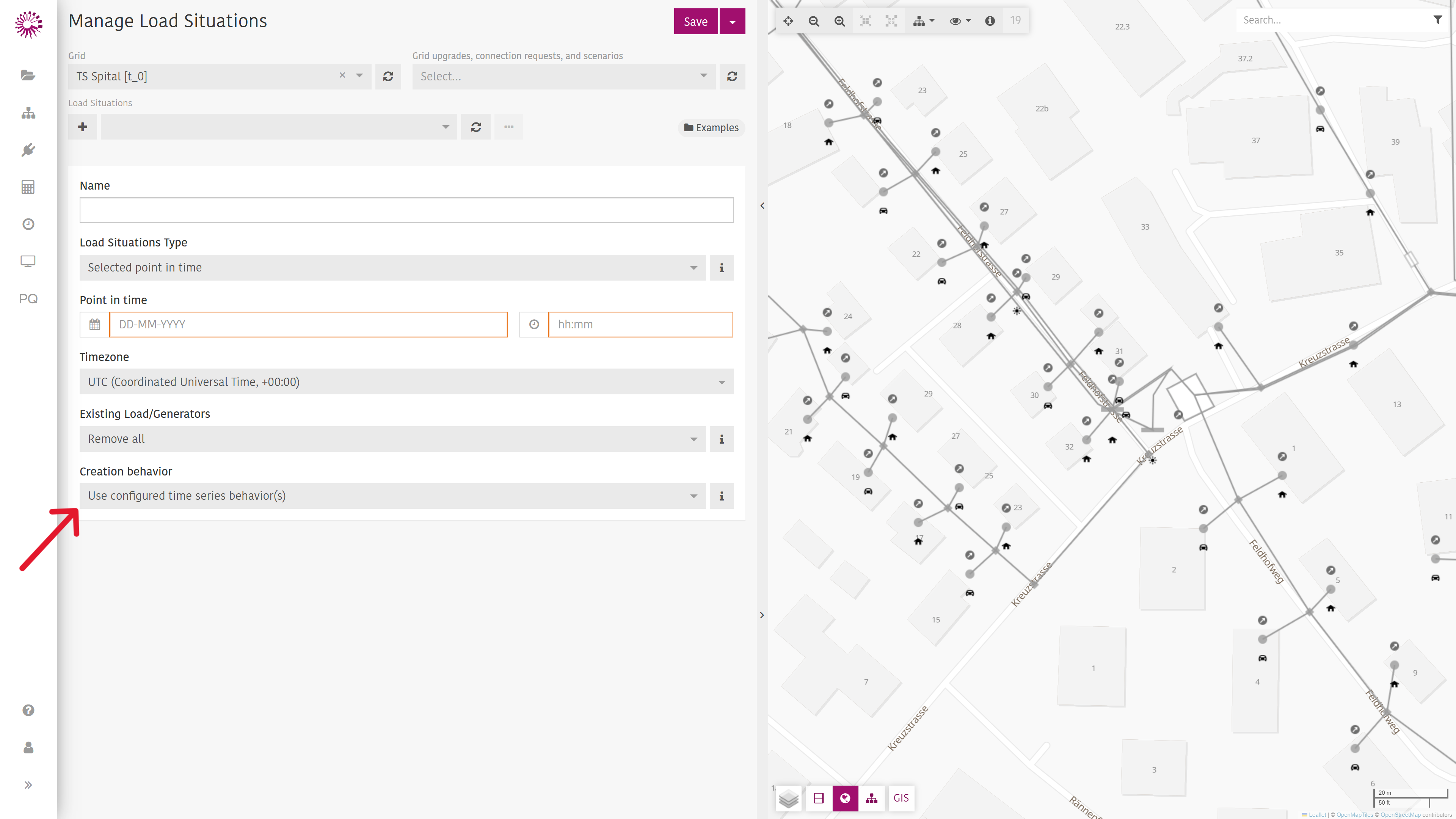

Erstellungsverhalten der Lastsituation

Maximale Aufnahmekapazität der Netzeinspeisung

Im Netzinspektor und in der Komponentenübersicht gibt es Felder für die maximale Aufnahmekapazität für Last und Erzeugung der Netzeinspeisungen. Diese Parameter begrenzen die Aufnahmekapazität untergeordneter Netze, ohne auf gespeicherte Ergebnisse der Aufnahmekapazität angewiesen zu sein.

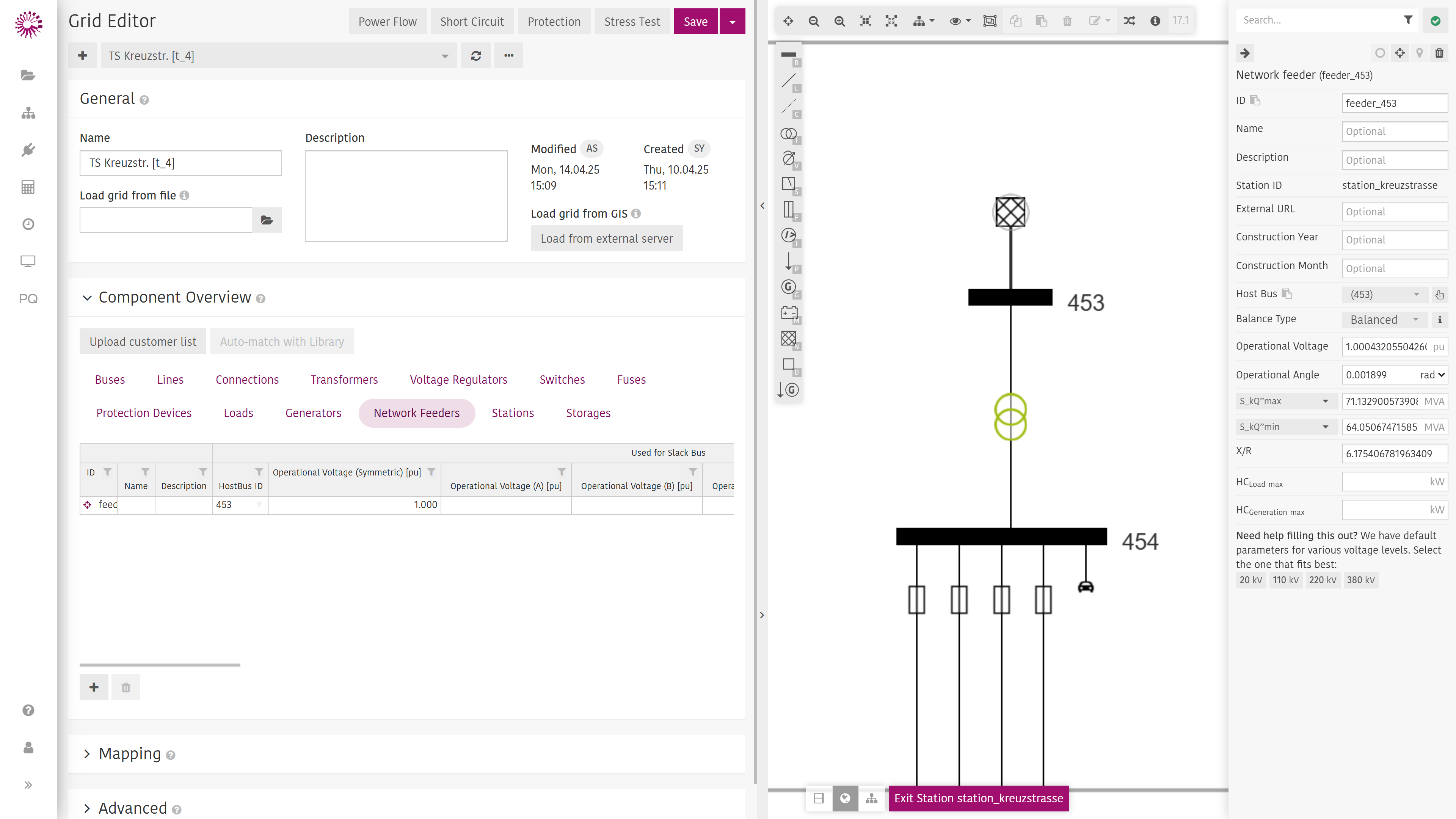

Neue Felder der Netzeinspeisung für die maximale Aufnahmekapazität

Verbesserungen

Netz

• Bessere Fehlerbehandlung in der GDI; einzelne Fehler unterbrechen den Ablauf nicht mehr (problematische Netze werden übersprungen).
• Schnellere Erstellung von Lastsituationen.
• Vorhersehbarere und konsistentere Ergebnisse bei der Suche nach Elementen in einem Netz oder Projekt.

Anschlussgesuch

• Spanische Anschlussgesuche verwenden für die Optionen jetzt die Spannungsebenen aus den Administrationseinstellungen. Die Beschriftungen sind klarer.
• Links auf Adaptricity.docs in den Optionen des Anschlussgesuchs für mehr Klarheit.
• Die Leitungsauslastung an Abgängen kann in den Optionen des Anschlussgesuchs konfiguriert werden (nur spanische Version).
• Protokolle auf den Seiten D-A-CH-CZ und VDE AR-N mit mehr Informationen zur jeweiligen Bewertung.

Statische Berechnungen

• Schnellerer unsymmetrischer Newton-Raphson-Lastfluss.
• Links auf Adaptricity.docs in den Optionen der Aufnahmekapazität für mehr Klarheit.
• Die Leitungsauslastung an Abgängen kann in den Optionen der Aufnahmekapazität konfiguriert werden (nur spanische Version).
• Die Berechnung der Aufnahmekapazität verwendet für die Optionen jetzt die Spannungsebenen aus den Administrationseinstellungen. Die Beschriftungen sind klarer (nur spanische Version).
• Instill sendet Ergebnisse der Aufnahmekapazität jetzt auch dann an .Connect, wenn sie null sind, solange sie nicht zu einem privaten Knoten gehören.
• Besserer Stil der erzeugten Berichte; bis zu 2000 Zeilen sichtbar.

Administration

• Eingabebereinigung gegen Code-Injection und XSS-Angriffe.

Sonstiges

• Massnahmen gegen CSV-Injection.
• Ratenbegrenzung gegen DDoS-Angriffe.
• Sicherere Übertragung sensibler Daten zwischen Client und Server bei der Anmeldung, insbesondere bei MFA.
• Genauere Methode zur Berechnung der Speicherstatistik.
• Datenbankversion aktualisiert.

Fehlerbehebungen

Die Fehlerbehebungen sind nur auf Englisch verfügbar.

Grid

• Fixed a bug that prevented keys such as 6, _ or the arrow keys from being used in the text fields on the grid inspector.

• Fixed various bugs that caused warning when clicking on elements of the following types: virtual buses, circuit segments, bounding boxes.

• Fixed a bug that prevented the center on grid icon from working.

• Fixed a bug that caused inconsistencies in the map and schematic views when alternating between the two.

• Fixed a bug that caused a grid from the previous project to be shown when switching projects.

• Fixed a bug that caused multiple bounding boxes to be shown when opening a station on the project overview page.

• Fixed a bug that prevented the grid from being displayed on the map if no grid was selected when reloading the page.

• Fixed a bug that caused lines to be editable (i.e. length, resistance, reactance) when using segment merging.

• Fixed a bug that allowed a user to overwrite a locked existing grid by uploading a grid .xml file without having the required permission.

• Fixed an error that prevented the See more button in the logs from displaying more events due to performance reasons. Additionally, the See less button works in a decremental way, instead of completely resetting.

• Fixed a bug that was caused when using WMS map layers with basic authentication.

• Fixed a bug that led of consistent dual-voltage transformers not being imported if at least one inconsistent dual-voltage transformer was present.

• Fixed a bug that prevented addons from being considered in the creation of a load situation.

• Fixed a bug that caused the time to be displayed in UTC instead of the local timezone on the load situation page.

• Fixed a bug that caused more element dependencies to be detected when changing the ID of an element in the grid inspector than it should have.

• Renamed parameters with wrong names in the advanced options in the grid editor.

• Renamed "Annual Consumption" to "Annual Generation" in the component overview table when viewing the "Generator" tab.

• Fixed a bug that prevented removing annual consumption and annual generation in the grid inspector.

• Fixed a bug that caused the voltage of network feeders in grid splitting interaction upgrades to be overwritten if Calculate operation voltage wasn't selected.

• Fixed a bug that prevented a line with a missing bus from being moved in schematic view.

• Fixed a bug that caused an incorrect timestamp to be displayed on the Load situation page.

• Fixed a bug that prevented a line from being properly dragged in the map view when editing a new grid upgrade.

• Fixed a bug that caused a 404 - Not found Error when clicking on Insert demo config in the GDI project settings.

• Fixed a bug that prevented setting a storage's controlled element.

• Fixed a bug that prevented the opening of a branch when double clicking on the connector in the grid viewer.

Connection Request

• Fixed a bug that caused an application crash when setting the power multiplier to 0 on the D-A-CH-CZ page.

• Fixed a bug that caused connection requests to be connected to a grid that was previously deleted.

• Fixed a bug that caused virtual buses to be displayed in the schematic view on the connection reqeust page.

• Fixed a bug that prevented the creation of a DACHCZ when the transformer's vector group had an older format, ensuring backwards compatibility.

• Fixed a bug that caused invalid Spain options to be saved without any warning in the project settings.

Static Calculations

• Fixed a bug that prevented the feeder detection from working reliably in grids with on-load-tap-changers.

• Fixed an issue that prevented the crosshair icon (i.e. center on element button) from being shown when a violation was found. Also, removed the icon when no violation was found and the hosting capacity didn't converge.

• Fixed a bug that allowed scenarios to be selected twice on the scenario and stresstest page.

• Fixed a bug that caused invalid Spain options to be saved without any warning in the project settings (i.e. Hosting Capacity).

• Fixed a bug that prevented power flow results from being displayed in the grid inspector.

• Fixed a bug that caused an error when applying an additional scenario as an addon where no bus is selected from the bus filter.

• Fixed a bug that prevented the Scaling Stress Test calculation from starting automatically when changing grids.

• Fixed a bug that caused the unit to appear twice in the Hosting Capacity Excel workbook's power header.

• Fixed a bug that prevented the static calculations Short Circuit and Future Scenario to be performed on a grid because it was inconsistent even though the grid was actually consistent.

• Fixed a bug that led to some branches' faults not being simulated in the N-1 analysis if the power flow algorithm was set to Sweeping or Automatic.

• Fixed a bug that caused multiple calculation requests on the N-1, Hosting Capacity and Short Circuit pages.

• Fixed a bug that prevented the user from editing any element in the grid inspector on various static calculation pages.

• Fixed a bug that caused the capacity of disconnected lines with open switches to be incorrectly considered in the minimal short circuit calculation.

Simulation

• Fixed a bug that caused the load situation creation loading icon on the simulation page to continuously spin, even though a warning was displayed.

Monitoring

• Fixed a bug that prevented a load situation to be created from the monitoring page.

• Fixed a bug that caused an error during the download process of .Mon timeseries data.

Admin

• Fixed a bug that caused duplicate legend columns to be displayed.

Other

• Fixed a bug that prevented projects from being deleted if one of the following calculations were made in the past: Future Scenario, Hosting Capacity, Load Profile Generation, Monitoring Update
