Aufnahmekapazität
Die Berechnung der Aufnahmekapazität zeigt, wie viel zusätzliche Last- oder Erzeugungsleistung [kW] an jedem Anschlusspunkt angeschlossen werden kann, bevor die Betriebsgrenzwerte des Netzes erreicht werden.
Berechnung
Die Berechnung erhöht die Leistung einer zusätzlichen Last oder Erzeugung an einem Knoten iterativ. In jeder Iteration wird ein Lastfluss gerechnet und die Betriebsgrenzwerte der elektrischen Komponenten geprüft. Die Aufnahmekapazität eines Knotens ist die zusätzliche Leistung, die angeschlossen werden kann, bevor ein Betriebsgrenzwert verletzt wird. Dies wird für alle Knoten wiederholt.
Details
Beispiel: Bei einem Grenzwert für die Leitungsauslastung von 80% beträgt die Aufnahmekapazität von Knoten x 50 kW, begrenzt durch die Auslastung von Leitung y. Fügen Sie an Knoten x einen Erzeuger mit 50 kW hinzu und rechnen einen Lastfluss, beträgt die Auslastung von Leitung y 80% (oder etwas weniger, siehe Konvergenzschwelle).
INFO
Der Sollwert von Netzreglern wie Transformatoren mit Stufenschalter, Spannungsreglern und spannungsabhängigen Blindleistungskennlinien wird vor der Berechnung der Aufnahmekapazität bestimmt. Der Zustand der Regler in diesem Betriebspunkt wird für die anschliessende Berechnung konstant gehalten.
So wird verhindert, dass die zusätzliche Last oder Erzeugung die gesamte Flexibilität der Netzregler aufbraucht.

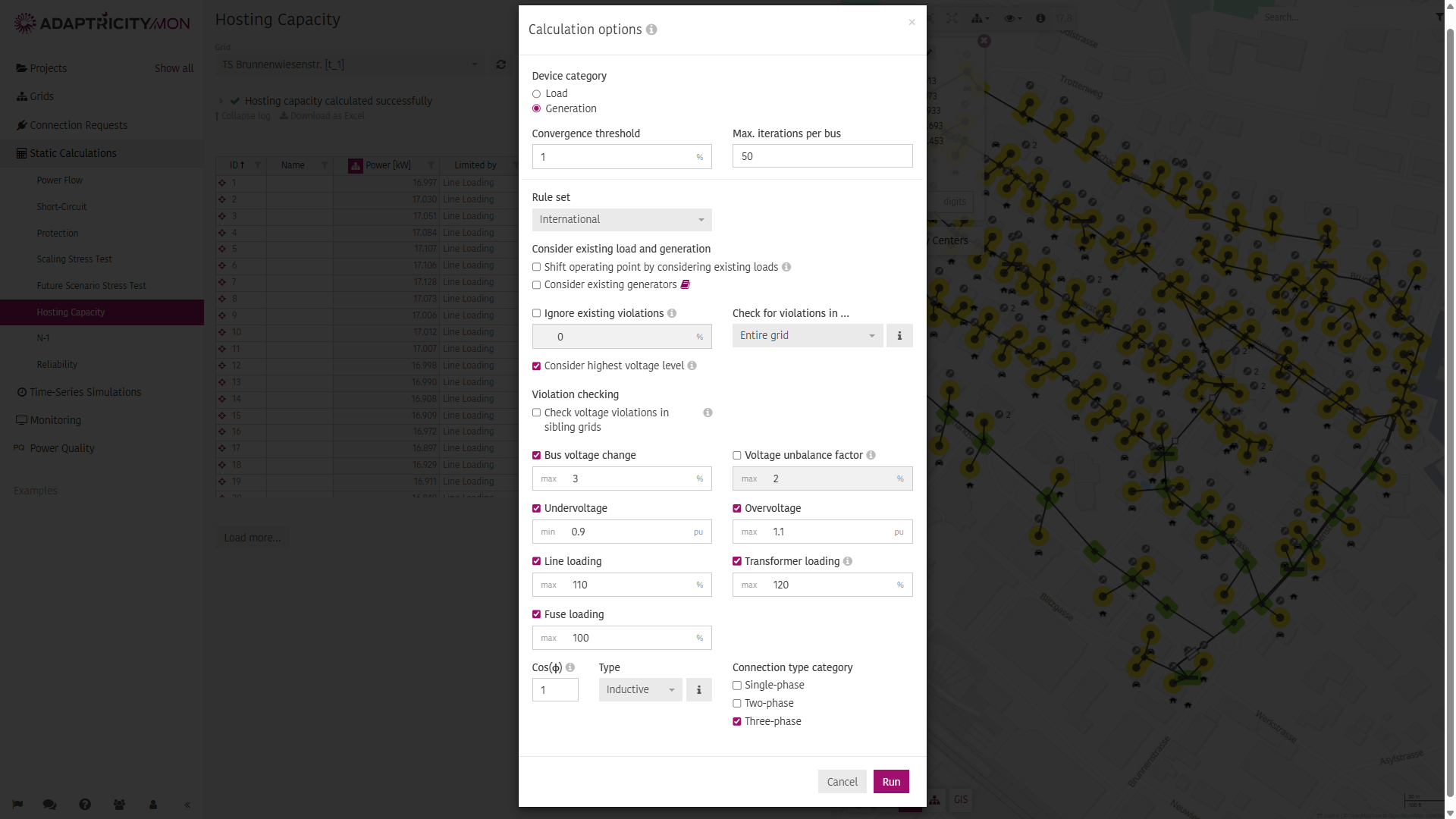

Einstellungen
Mit oben auf der Seite ändern Sie die Einstellungen der Berechnung.
Die Einstellungen gelten für die aktuelle Berechnung. Ein Neuladen der Seite stellt die Standardeinstellungen des Projekts wieder her. Mit starten Sie die Berechnung mit den aktuellen Einstellungen.
Gerätekategorie
Wählen Sie, welche Gerätekategorie berechnet wird:
- Load: Berechnung für Lasten
- Generation: Berechnung für Erzeuger
Konvergenzschwelle
Die Konvergenzschwelle legt den Bereich unterhalb des Grenzwerts fest, in dem der Algorithmus konvergiert.
Details
Beispiel: Bei einem Grenzwert für den Spannungsanstieg von 5% und einer Konvergenzschwelle von 3% konvergiert der Algorithmus, sobald eine Leistung gefunden ist, die einen Spannungsanstieg zwischen 4.85% [=(100%-3%)*5%] und 5% verursacht.
Max. Iterationen pro Knoten
Um die Rechenzeit zu begrenzen, ist die Anzahl Lastflussberechnungen zur Bestimmung der Aufnahmekapazität eines Knotens begrenzt. Das ist nötig, weil die Grenzwerte oder die Netzparameter manchmal verhindern, dass der Algorithmus in vertretbarer Zeit ein gültiges Ergebnis findet.
Details
Beispiel: In einem Netz mit 500 Knoten und einer Begrenzung auf 20 Lastflussberechnungen pro Knoten werden höchstens 10'000 Lastflussberechnungen durchgeführt.
Regelwerk
Die Bewertung kann nach verschiedenen Regelwerken erfolgen:
- International ist allgemein empfohlen.
- Spanien basiert auf den von der CNMC veröffentlichten spanischen Vorschriften.
Bestehende Last und Erzeugung berücksichtigen
Sind die Optionen deaktiviert, werden bestehende Lasten und Erzeuger bei der Berechnung ignoriert. Das Netz kann dann mehr Kapazität für zusätzliche Leistung haben als mit bestehenden Lasten und Erzeugern.
Wie sich das auf die Berechnung der Spannungsänderung auswirkt, lesen Sie unter Bestehende Last und Erzeugung berücksichtigen.
INFO
Diese Einstellung wird nicht berücksichtigt, wenn Lastsituationen verwendet werden.
Netz
Die Berechnung der Aufnahmekapazität läuft jeweils auf einem Netz. Wählen Sie das zu berechnende Netz in der Auswahlliste Grid.
Bei kleinen Netzen startet die Berechnung automatisch. Manuell starten Sie sie mit .
Netzverstärkungen, Anschlussgesuche und Szenarien
Netzverstärkungen und Anschlussgesuche werden je nach Status standardmässig auf das Netz angewendet. Sie sind für die Dauer der Berechnung Teil des Netzmodells. Die ausgewählten Netzverstärkungen und Anschlussgesuche werden im Netz dargestellt.
Um die Standardauswahl zu ändern, wählen Sie die gewünschten Add-ons in der Liste an oder ab. Die Auswahl bleibt für die Dauer der Sitzung gespeichert, auch wenn Sie zu anderen Berechnungen in Adaptricity wechseln. Ein Neuladen der Seite oder ein Klick auf die Schaltfläche zum Aktualisieren stellt die Standardauswahl wieder her.
Szenarien und Lastsituationen werden nie standardmässig angewendet. Sie müssen gezielt ausgewählt werden.
WARNING
Eine Berechnung der Aufnahmekapazität kann nur durchgeführt werden, wenn das Netz konsistent ist.
INFO
Lässt sich eine Netzverstärkung oder ein Anschlussgesuch nicht auf das Netz anwenden (zum Beispiel weil ein Netzelement nicht mehr existiert), wird es abgewählt und eine Warnung mit der Begründung angezeigt.
Ergebnisse
Die Ergebnisse werden in der Ergebnistabelle und in der Netzansicht dargestellt.
Mit oben auf der Seite erstellen Sie eine druckfreundliche Ausgabe.
Mit exportieren Sie das Ergebnis als Excel-Arbeitsmappe.
Ist Adaptricity.Connect konfiguriert, senden Sie die Ergebnisse mit an .Connect. Bestehende Ergebnisse dieses Netzes werden ersetzt.

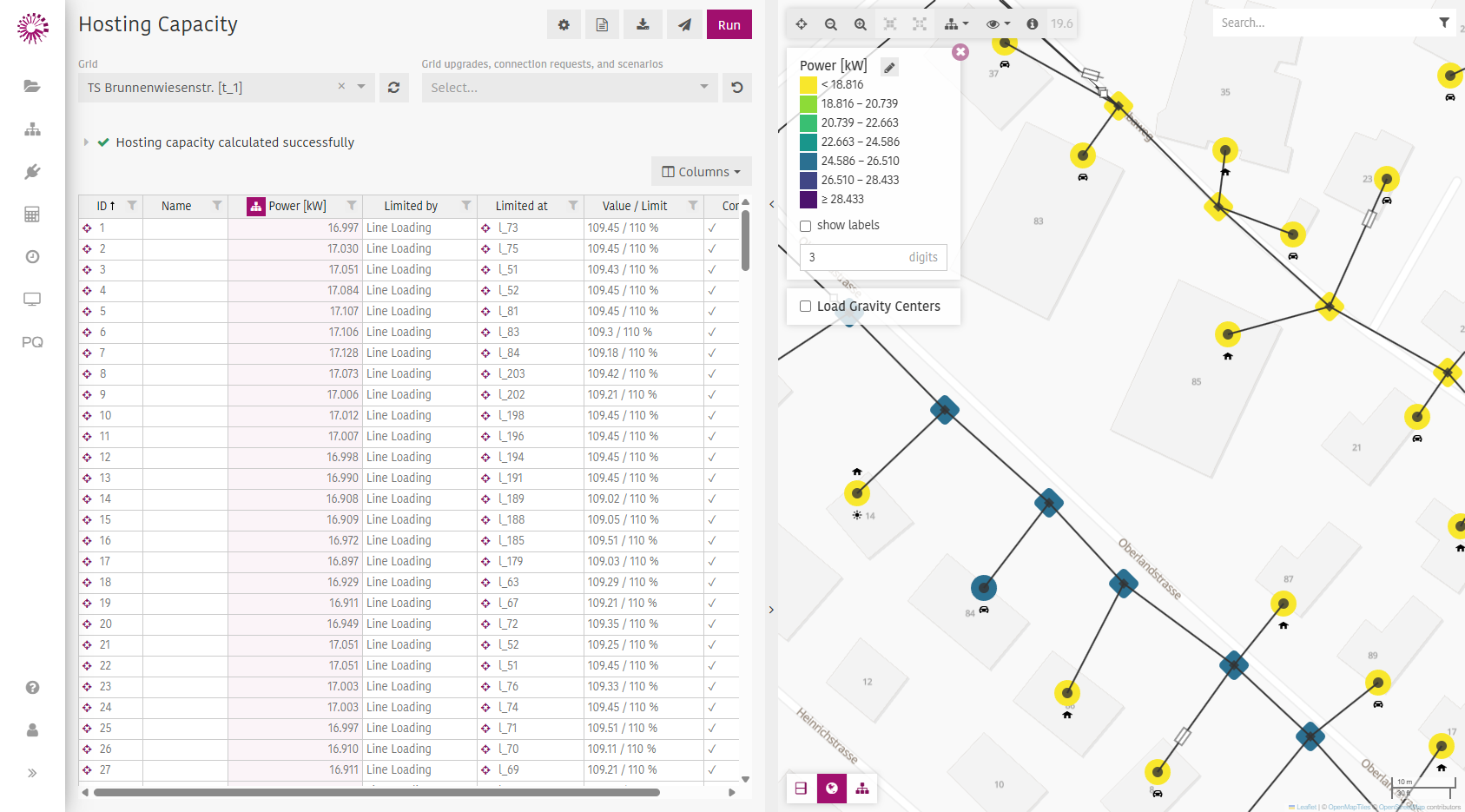

Ergebnistabelle
Die Ergebnistabelle zeigt die Aufnahmekapazität aller Knoten.
Für jeden Knoten wird die Aufnahmekapazität (in kW) für zusätzliche Last oder Erzeugung angezeigt.
Mit neben dem Spaltennamen stellen Sie die Werte einer Spalte in der Netzansicht dar.
Zu jedem Ergebnis wird auch die begrenzende Komponente im Netz ausgegeben, also die Komponente, die die Aufnahmekapazität an diesem Knoten begrenzt.
Ein Klick auf zentriert die Netzansicht auf dieses Element.
Mit fügen Sie der Tabelle weitere Spalten hinzu.
TIP
- Mit einem Klick auf den Spaltennamen sortieren Sie die Tabelle absteigend oder aufsteigend .
- Mit neben dem Spaltennamen filtern Sie die Tabelle nach Bedingungen oder bestimmten Werten.
- Mit neben der ID zentrieren Sie die Netzansicht auf das Element.
INFO
Die Ergebnisse zeigen die Aufnahmekapazität aller Knoten gleichzeitig. Das bedeutet nicht, dass diese Leistungen alle gleichzeitig angeschlossen werden können. Es ist die Aufnahmekapazität eines Knotens unter der Annahme, dass nur an diesem Knoten zusätzliche Leistung hinzukommt.
Wird eine Last oder ein Erzeuger angeschlossen, muss die Aufnahmekapazität neu berechnet werden, da sie sich dadurch ändert.

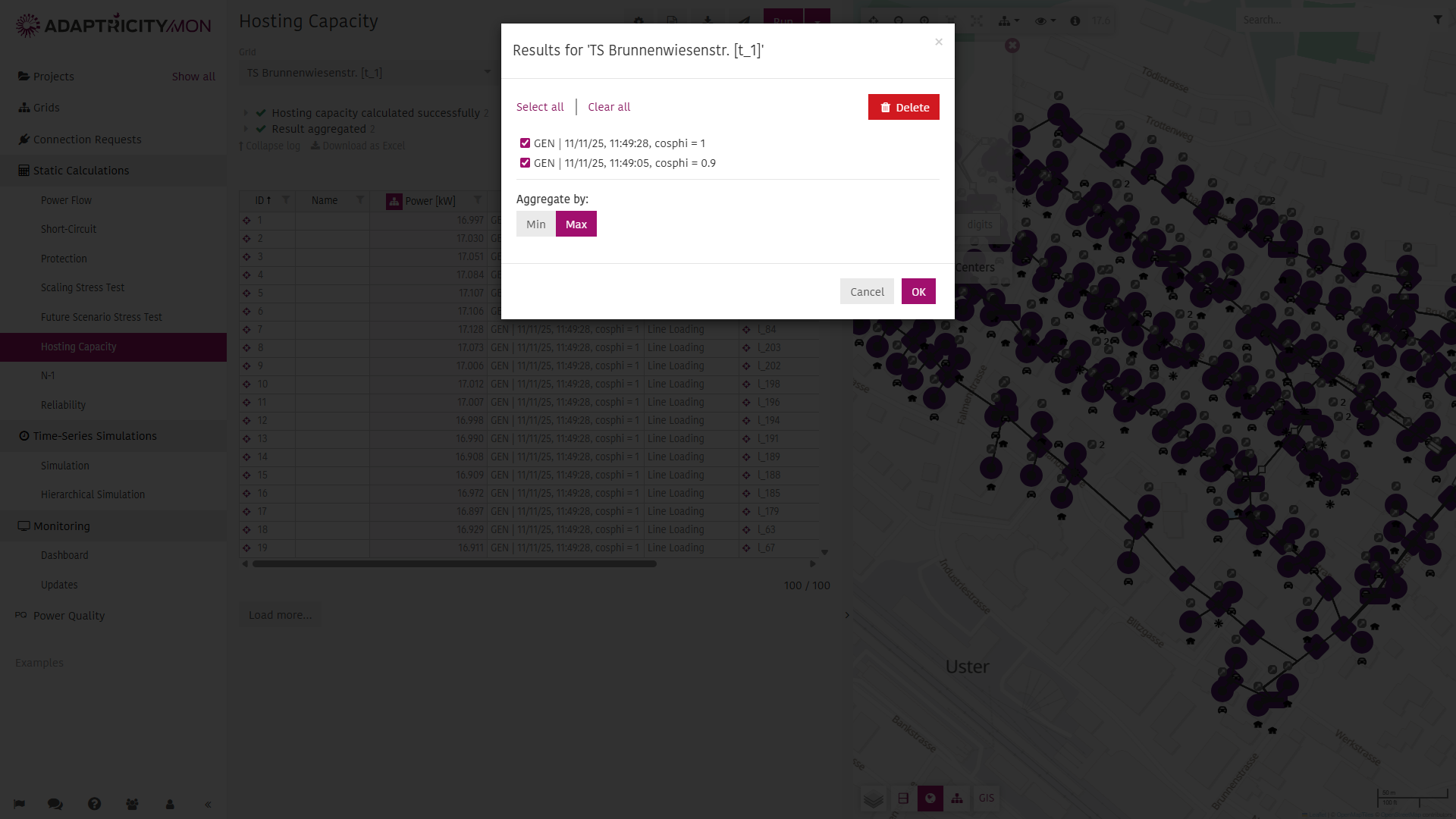

Ergebnisse vergleichen
Mit neben speichern Sie das aktuelle Ergebnis (Keep Result).
So lassen sich Ergebnisse mit unterschiedlichen Einstellungen speichern und später vergleichen.
Mit Show Results legen Sie fest, welche Ergebnisse verglichen werden.
Die gewählten Ergebnisse lassen sich nach minimaler oder maximaler Aufnahmekapazität zusammenfassen. Mit zeigt die Ergebnistabelle die minimale bzw. maximale Aufnahmekapazität über alle gewählten Ergebnisse, mit einer neuen Spalte Result from, die die Herkunft des Ergebnisses angibt.
Netzansicht
Die Netzansicht färbt die Knoten entsprechend der Auswahl in der Ergebnistabelle ein. Es wird eine Standard-Farbskala verwendet. Mit neben dem Namen der Grösse passen Sie die Skala an. Mit werden die Ergebnisse neben den Knoten angezeigt.
Ein Klick auf einen Knoten in der Netzansicht zeigt rechts seine Aufnahmekapazität.
