Smart Meter

Die Seite Smart Meter listet alle im Projekt gespeicherten Smart-Meter-Zeitreihen auf, einschliesslich der von .Mon und .PQ importierten Zähler. Hier prüfen Sie, welche Zähler Daten haben, über welchen Zeitraum und wo Daten fehlen, oder importieren Zählerdaten manuell ohne Datenintegrations-Pipeline.

Smart-Meter-Daten sind die Grundlage für Lastsituationen und Zeitreihensimulationen.

Smart Meter gehören zum Projekt, nicht zu einem einzelnen Netz. Die Seite zeigt deshalb die Zähler aller Netze im Projekt.

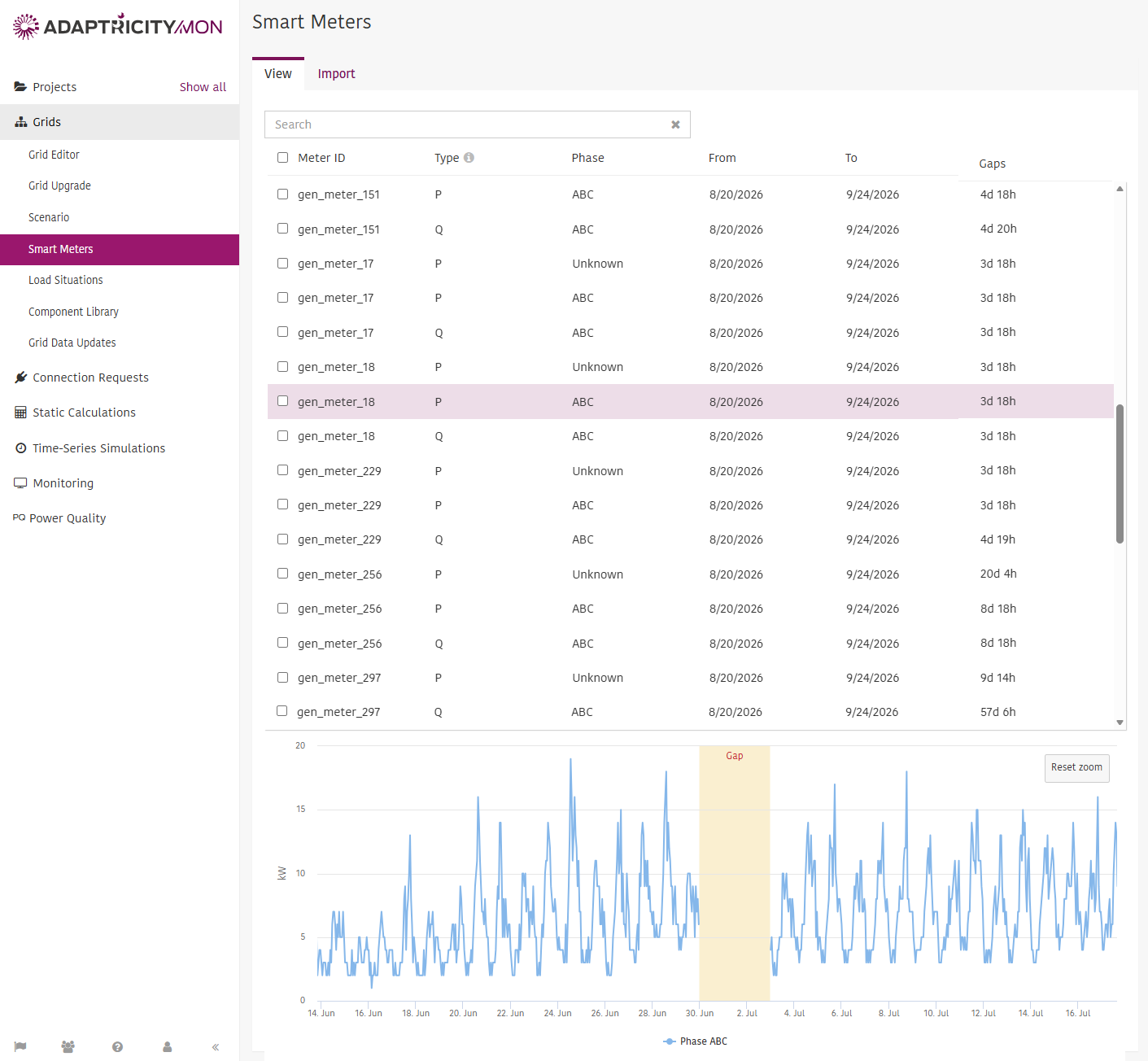

Ansicht

Jede Zeile ist eine Zeitreihe eines Zählers. Ein Zähler, der Wirk- und Blindleistung misst, erscheint einmal pro Messgrösse.

• Meter ID: die Kennung, die den Zähler einer Last im Netz zuordnet.
• Type: die gemessene Grösse, zum Beispiel P (Wirkleistung) oder Q (Blindleistung). Die vollständige Liste sehen Sie über .
• Phase: die Phase der Messung. Unknown bedeutet, dass die Quelldaten keine Phase angeben.
• From und To: der erste und letzte Zeitstempel mit Daten.
• Gaps: die gesamte Dauer fehlender Daten zwischen From und To.

Über das Suchfeld filtern Sie die Tabelle nach Zähler-ID.

Wählen Sie einen oder mehrere Zähler, um ihre Daten im Diagramm unter der Tabelle anzuzeigen. Lücken sind schattiert, sodass Sie genau sehen, wo Daten fehlen, und das Problem bis ins Quellsystem zurückverfolgen können. Ziehen Sie über das Diagramm, um zu zoomen, und klicken Sie auf , um zurückzukehren. Zähler mit unterschiedlichen Einheiten, zum Beispiel kW und V, können nicht zusammen dargestellt werden.

Um Zählerdaten zu löschen, wählen Sie die Zähler aus und klicken auf .

INFO

Zum Importieren und Löschen von Zählerdaten ist mindestens die Rolle Team Editor erforderlich.
