Wie werden Transformatoren mit manuellem Stufenschalter modelliert?

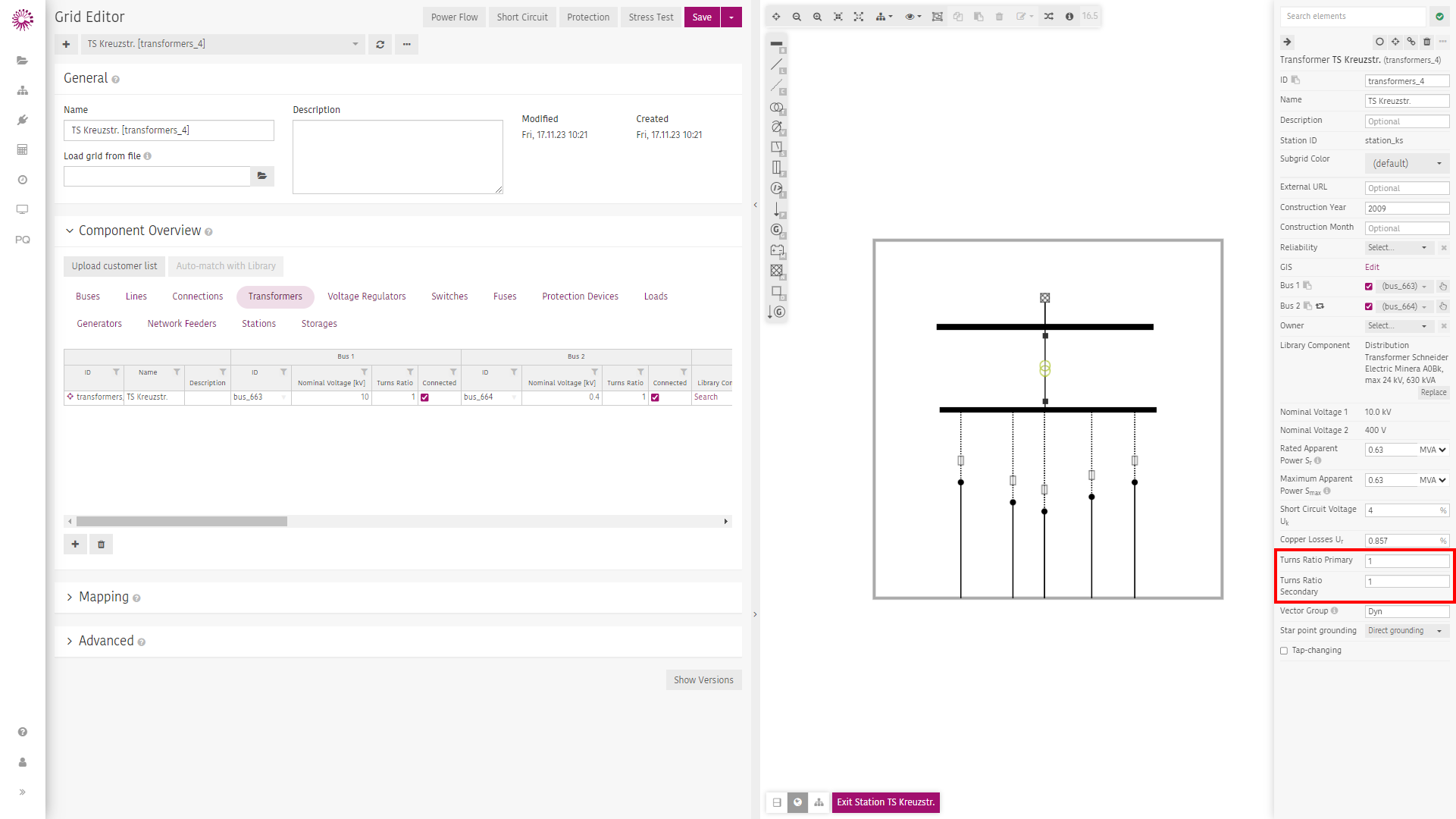

Wird ein Transformator mit einer von der Nennspannung abweichenden Betriebsspannung betrieben, zeigt sich das im primären Übersetzungsverhältnis $r^{HV}$ und im sekundären Übersetzungsverhältnis $r^{LV}$, die definiert sind als

$r^{HV}=\frac{V_{nom}^{HV}}{V_R^{HV}}$

$r^{LV}=\frac{V_{nom}^{LV}}{V_R^{LV}}$

für die Ober- bzw. Unterspannungsseite des Transformators. $V_{nom}$ ist die Nennspannung des Netzes und $V_R$ die Bemessungsspannung des Transformators.

Ein primäres Übersetzungsverhältnis und ein sekundäres Übersetzungsverhältnis ungleich 1 zeigen den Betrieb mit abweichender Spannung an.

Eine Änderung von $r^{HV}$ oder $r^{LV}$ wirkt wie eine Änderung der physischen Stufenstellung am Transformator auf der Ober- bzw. Unterspannungsseite.

Mehr dazu unter Statische Berechnungen mit abweichenden Spannungen.

Was ist ein idealer Stufenschalter?

Ein idealer Stufenschalter ist ein Stufentransformator mit unendlich vielen Stufen. Die Stufenstellung lässt sich damit stufenlos verändern, statt wie bei einem realen Stufenschalter nur in diskreten Werten. Der ideale Stufenschalter kann die Spannung am Referenzknoten stufenlos regeln und hält deshalb immer die Sollspannung.
