Szenarien

Ein Szenario bildet eine besondere Belastung des Netzes ab, bei der bestehende Last und Erzeugung skaliert und/oder zusätzliche Last und Erzeugung hinzugefügt werden.

So lassen sich extreme Betriebszustände des heutigen Netzes oder die Auswirkungen künftiger Entwicklungen wie Elektromobilität oder dezentraler Erzeugung auf Netzverletzungen untersuchen.

Szenarien lassen sich auf jeder Berechnungsseite als Netzänderung auswählen. Sie erscheinen in der Auswahlliste neben der Netzauswahl, zusammen mit Netzverstärkungen und Anschlussgesuchen.

Einrichten

Bestehende Szenarien wählen und ändern Sie in der Auswahlliste Scenario.

Ein neues Szenario erstellen Sie mit .

Um ein Szenario zu löschen, wählen Sie es in der Auswahlliste, klicken auf und dann auf .

Szenarien lassen sich mit jedem Netz verwenden. Wählen Sie ein Netz in der Auswahlliste, um zu sehen, wie das Szenario auf dieses Netz angewendet wird.

Speichern Sie das Szenario am Ende mit .

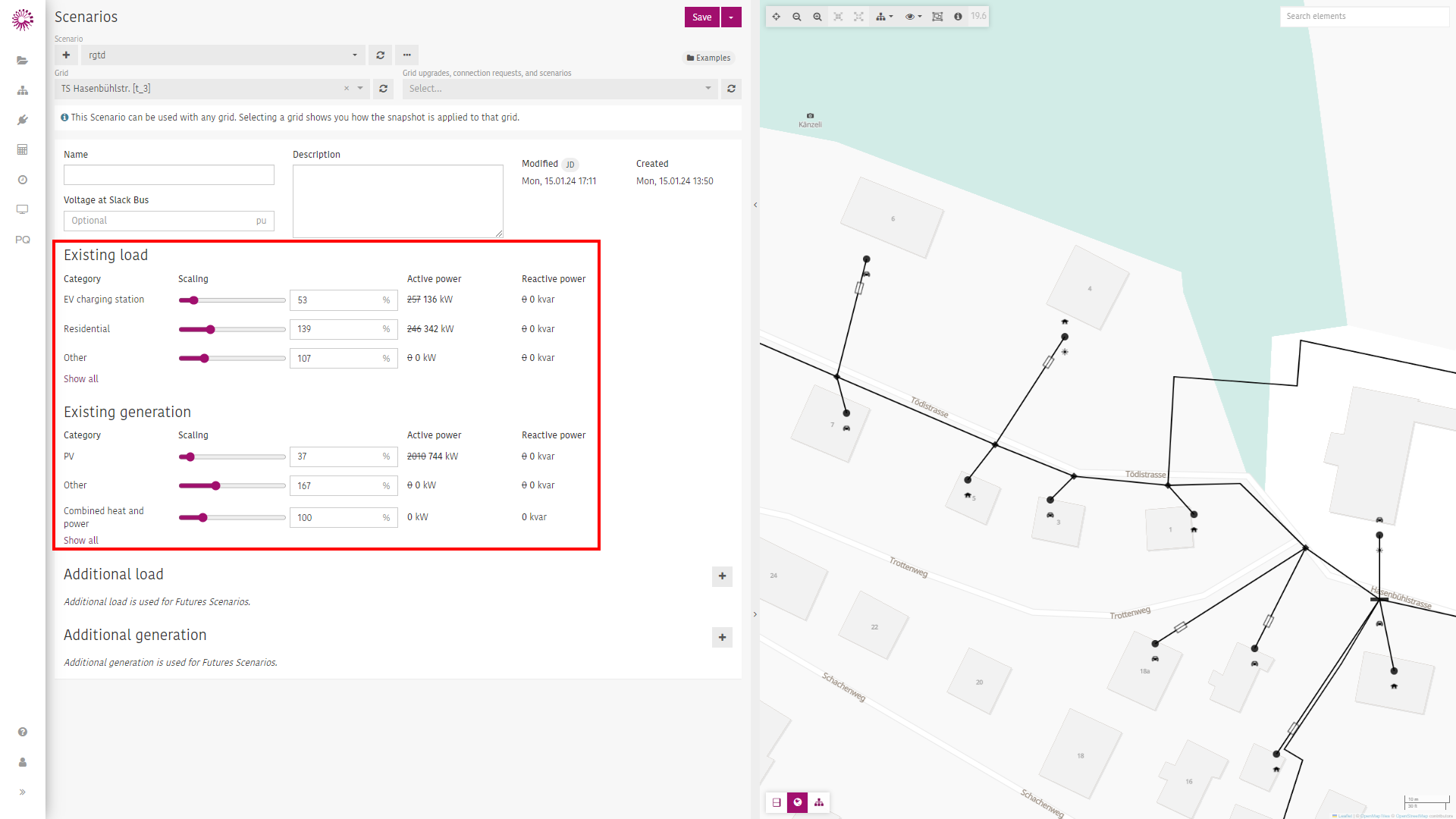

Bestehende Last und Erzeugung

Die bestehende Last und Erzeugung im Netzmodell lässt sich pro Kategorie skalieren. Solche Szenarien heissen Skalierungsszenarien.

Die Auswirkungen von Szenarien, die nur bestehende Lasten und Erzeuger skalieren, lassen sich mit dem Skalierungs-Stresstest untersuchen.

Die Blindleistung lässt sich anpassen, indem die Blindleistungskennlinie der bestehenden Last oder Erzeugung überschrieben wird.

Zum Beispiel lässt sich ein Szenario

• PV-Erzeugung mit $\cos (\varphi )=0.95$

mit einem anderen Szenario

• PV-Erzeugung mit $\cos (\varphi )=0.90$

vergleichen, um die Wirkung der Blindleistungskompensation von PV-Wechselrichtern zu untersuchen.

INFO

• Die Skalierung pro Kategorie setzt voraus, dass im Netzmodell verschiedene Last- und Erzeugungskategorien definiert sind.
• Nicht verwendete Kategorien sind standardmässig ausgeblendet.
• Skalierungsszenarien lassen sich auch in anderen Werkzeugen anwenden, zum Beispiel:
  • Lastfluss
  • Kurzschluss
  • Schutz
  • Aufnahmekapazität
  • N-1
  • Simulation

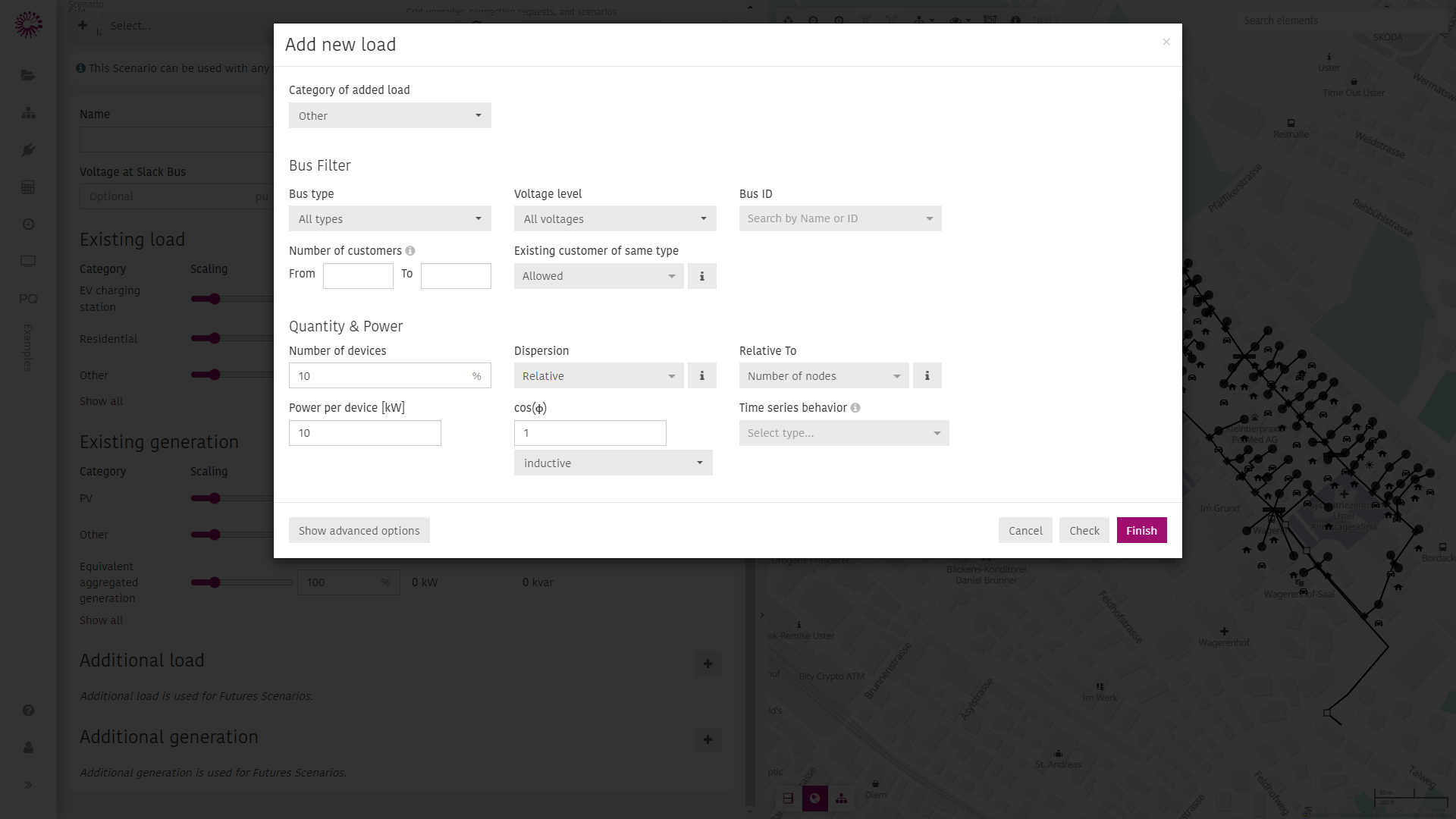

Zusätzliche Last und Erzeugung

Durch zusätzliche Last und/oder Erzeugung lassen sich künftige Netzerweiterungen simulieren. Szenarien mit zusätzlicher Last oder Erzeugung heissen Zukunftsszenarien.

Zukunftsszenarien lassen sich mit dem Zukunftsszenario-Stresstest untersuchen.

Um zusätzliche Last oder Erzeugung hinzuzufügen, klicken Sie auf . Die Einstellungen nehmen Sie im Dialog Edit vor.

Knotenfilter

Mit dem Knotenfilter schränken Sie die Knoten ein, an denen zusätzliche Last oder Erzeugung hinzugefügt wird.

Folgende Optionen stehen zur Verfügung:

• Bus type: Typ des Knotens.
• Voltage level: Spannungsebene.
• Bus ID: bestimmte Knoten im Netz.
• Number of customers: nur Knoten mit einer bestimmten Anzahl bestehender Lasten bzw. Erzeuger.
• Existing customer of same type: erlaubt oder verbietet weitere Geräte desselben Typs an einem Knoten, an dem diese Kategorie bereits vorhanden ist.

TIP

Bestimmte Knoten lassen sich direkt in der Kartenansicht auswählen, statt sie im Feld Bus ID einzutragen. Das muss vor dem Klick auf geschehen.

Anzahl und Leistung

Hier legen Sie die Anzahl der Geräte und ihre Leistung fest.

Folgende Optionen stehen zur Verfügung:

• Number of devices: absolute oder relative Anzahl Lasten bzw. Erzeuger, die auf die Knoten verteilt werden.
• Dispersion: Art der Verteilung auf die Knoten.
• Relative To: ob sich die Verteilung auf die Anzahl Knoten oder die Anzahl Kunden (Lasten bzw. Erzeuger) im Netz bezieht.
• Power per device: Leistung jeder Last bzw. jedes Erzeugers in kW.
• $\cos (\varphi )$: statischer Leistungsfaktor (induktiv/kapazitiv) jeder Last bzw. jedes Erzeugers.
• Time series behavior: Zeitreihenverhalten, wenn das Szenario in Zeitreihensimulationen verwendet wird.

Die gewählte Anzahl Lasten bzw. Erzeuger wird zufällig auf die gewählten Knoten verteilt. Wählen Sie das Szenario in einer statischen oder zeitreihenbasierten Berechnung in der Auswahlliste für Netzverstärkungen, Anschlussgesuche und Szenarien, werden die Lasten und Erzeuger statisch, also mit einer festen Verteilung, zum Netz hinzugefügt.

Erweiterte Optionen

Mit legen Sie fest, wie zusätzliche Geräte hinzugefügt werden.

Die Optionen sind:

• variiert: 0 bis $x$ Geräte
• fest: $x$ Geräte

Die erste Option ist standardmässig aktiv. Im Zukunftsszenario-Stresstest wird die Anzahl zusätzlicher Geräte von 0 bis $x$ variiert. So lässt sich beurteilen, ab welcher Anzahl zusätzlicher Geräte Probleme im Netz entstehen.

Die zweite Option wählen Sie, wenn eine feste Anzahl zusätzlicher Geräte untersucht werden soll.

WARNING

Die zweite Option kann nicht allein simuliert werden. Es muss zusätzlich eine Last oder Erzeugung mit der Option variiert über definiert sein.

Mit sehen Sie, wie viele Knoten die Einstellungen erfüllen und wie viel Last bzw. Erzeugung im Netz verteilt wird.

Mit schliessen Sie den Dialog Edit.

INFO

• Ein Zukunftsszenario ist aufwendiger zu berechnen. Je mehr Kategorien zusätzlicher Last bzw. Erzeugung definiert sind, desto länger dauert die Berechnung.
• Zukunftsszenarien lassen sich auch in folgenden Werkzeugen anwenden:
  • Simulation
  • Hierarchische Simulation
