Skalierungs-Stresstest
Der Skalierungs-Stresstest hilft, Schwachstellen im Netz zu finden, indem extreme Last- und Erzeugungsszenarien durch Skalierung der bestehenden Last und Erzeugung simuliert werden.
Drei Szenarien sind vordefiniert:
- Full load, full generation: der heutige Zustand des Netzes.
- Full load, no generation: dieser Extremfall simuliert die Belastung des Netzes bei reiner Last, zum Beispiel nachts.
- Full generation, no load: dieser Extremfall simuliert die Belastung des Netzes bei reiner Erzeugung.
Weitere Szenarien lassen sich auf der Seite Szenario definieren.
Netz
Der Skalierungs-Stresstest läuft jeweils auf einem Netz. Wählen Sie das zu berechnende Netz in der Auswahlliste Grid.
Den Skalierungs-Stresstest starten Sie mit .
Netzverstärkungen, Anschlussgesuche und Szenarien
Netzverstärkungen und Anschlussgesuche werden je nach Status standardmässig auf das Netz angewendet. Sie sind für die Dauer der Berechnung Teil des Netzmodells. Die ausgewählten Netzverstärkungen und Anschlussgesuche werden im Netz dargestellt.
Um die Standardauswahl zu ändern, wählen Sie die gewünschten Add-ons in der Liste an oder ab.
Szenarien und Lastsituationen werden nie standardmässig angewendet. Sie müssen gezielt ausgewählt werden.
INFO
Die hier gewählten Netzverstärkungen, Anschlussgesuche und Szenarien werden zuerst angewendet; anschliessend wird das Szenario mit diesen Add-ons simuliert.
Szenario
Standardmässig werden alle Szenarien der Auswahlliste simuliert.
Die Ergebnisse eines bestimmten Szenarios sehen Sie, indem Sie es in der Auswahlliste wählen.
Betriebsgrenzwerte

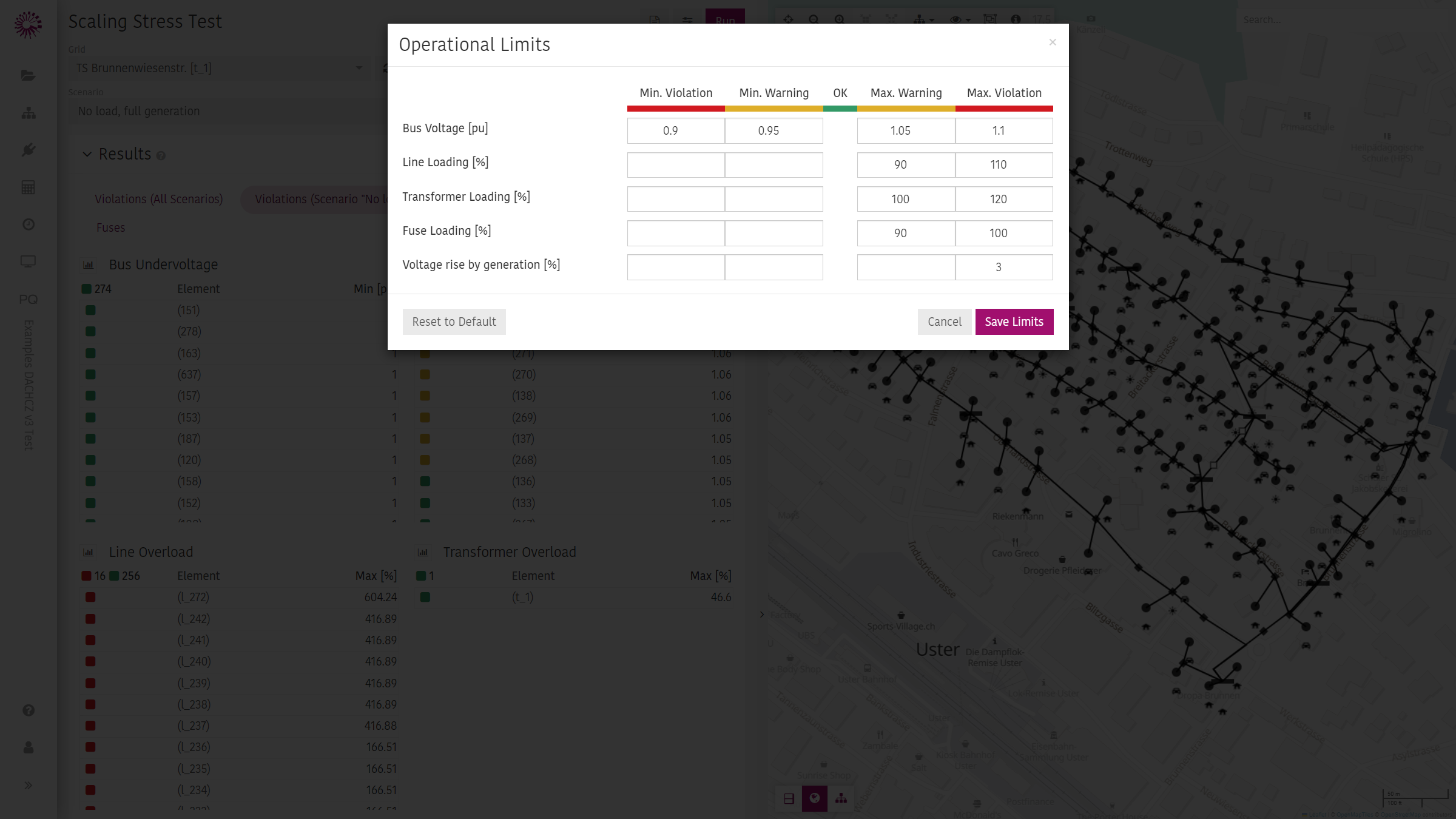

Die Betriebsgrenzwerte für die Einfärbung der Ergebnisse legen Sie mit oben auf der Seite fest.
Ergebnisse

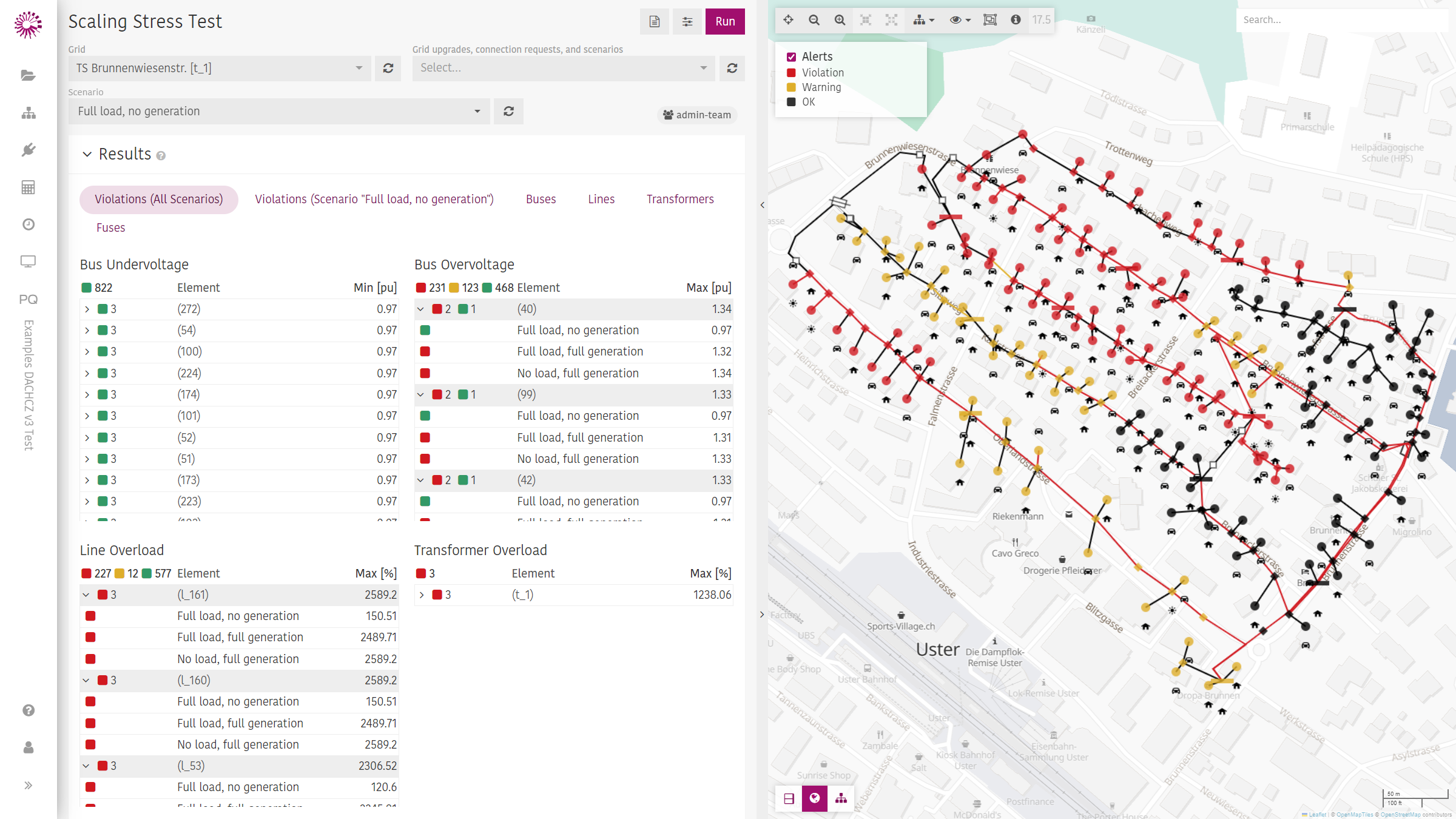

Die Ergebnisse des Skalierungs-Stresstests werden in den Ergebnistabellen und in der Netzansicht dargestellt.
Mit oben auf der Seite erstellen Sie eine druckfreundliche Ausgabe.
Verletzungen (alle Szenarien)
Dieser Abschnitt zeigt die Verletzungen der Betriebsgrenzwerte von Knoten, Leitungen und Transformatoren über alle Szenarien. Verletzungen sind rot, Warnungen gelb markiert; ohne Verletzungen ist die Markierung grün.
Für jede Kategorie der Betriebsgrenzwerte werden alle Elemente mit ihrem minimalen bzw. maximalen Lastflussergebnis über alle Szenarien angezeigt. Die Tabellen sind von der schlimmsten zur geringsten Verletzung sortiert.

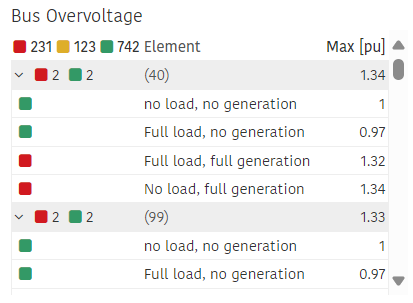

Mit klappen Sie die Ergebnisse eines Elements auf und sehen die Ergebnisse jedes Szenarios. So lassen sich die Szenarien schnell vergleichen.
In der Kartenansicht ist jeder Knoten, jede Leitung und jeder Transformator nach der schlimmsten Verletzung über alle Szenarien eingefärbt. Ein Klick auf die Element-ID in der Tabelle zentriert die Kartenansicht auf das Element.
Verletzungen (Szenario «...»)
Dieser Abschnitt zeigt die Verletzungen der Betriebsgrenzwerte für das gewählte Szenario. Verletzungen sind rot, Warnungen gelb markiert; ohne Verletzungen ist die Markierung grün.
In der Kartenansicht ist jeder Knoten, jede Leitung und jeder Transformator nach der schlimmsten Verletzung des gewählten Szenarios eingefärbt.
Der Reiter Buses zeigt ausgewählte Merkmale wie die Entfernung zum Slack-Knoten und das Verhältnis von Residuallast zu Kurzschlussleistung.
Die Reiter Lines, Transformers und Fuses zeigen Länge, Auslastung und Verlustleistung der Leitungen und Transformatoren.

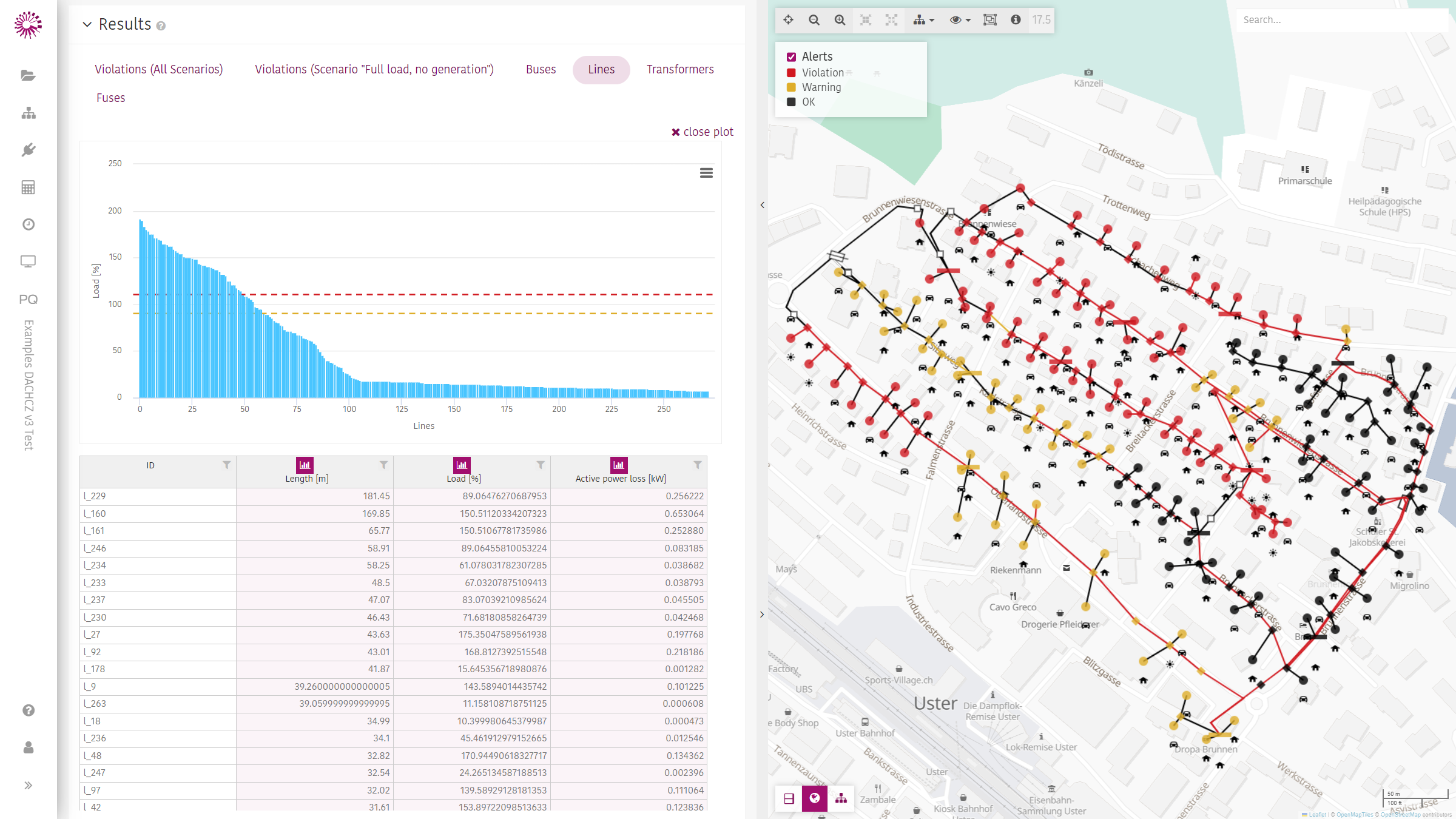

Mit im Tabellenkopf stellen Sie die Grössen als Histogramm dar.
