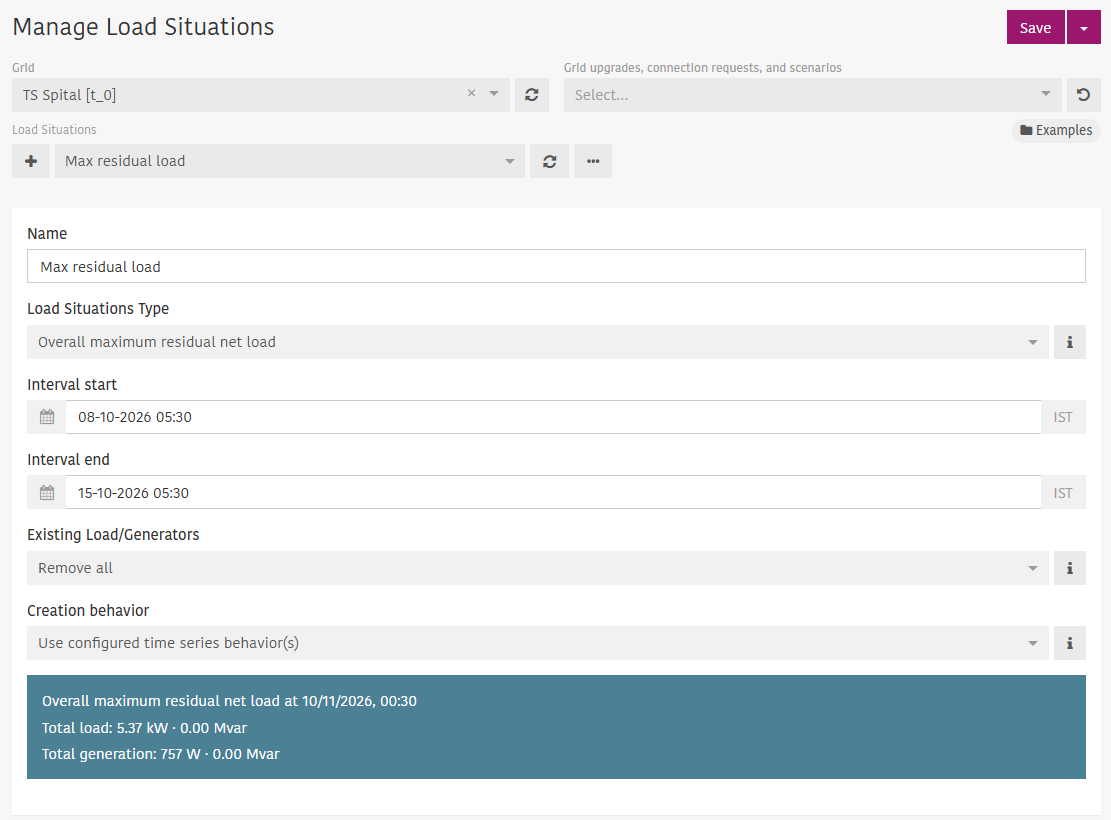

Lastsituationen

Lastsituationen sind statische Lastverteilungen, die aus Zeitreihen der Wirk- und Blindleistung erstellt werden. Die Zeitreihen stammen aus .Sim, .Mon oder aus Referenzprofilen.

Eine Lastsituation basiert damit auf tatsächlich gemessenen Smart-Meter-Daten oder benutzerdefinierten Profilen, im Gegensatz zu anderen vom Benutzer erstellten statischen Lastverteilungen.

Die Lastsituation lässt sich auf allen Seiten der statischen Berechnungen in der Auswahlliste Netzverstärkungen, Anschlussgesuche und Szenarien auswählen.

Netz

Lastsituationen werden pro Netz erstellt. Wählen Sie das Netz in der Auswahlliste Grid.

INFO

Lastsituationen können nur erstellt werden, wenn für das Netz Zeitreihen vorhanden sind.

WARNING

Sind keine Zeitreihen vorhanden, erscheint beim Erstellen der Lastsituation folgende Warnung:

The grid does not contain any measurements. Please run Sim or Mon.

Netzverstärkungen, Anschlussgesuche und Szenarien

Netzverstärkungen und Anschlussgesuche werden je nach Status standardmässig auf das Netz angewendet. Sie sind beim Erstellen der Lastsituation Teil des Netzmodells und fliessen ein, wenn ihnen Zeitreihen zugeordnet sind.

Einrichten

Bestehende Lastsituationen wählen und ändern Sie in der Auswahlliste.

Eine neue Lastsituation erstellen Sie mit .

Um eine Lastsituation zu löschen, wählen Sie sie in der Auswahlliste, klicken auf und dann auf .

Speichern Sie die Lastsituation am Ende mit .

Name

Jede neue Lastsituation braucht einen Namen, damit sie später eindeutig erkennbar ist.

Art der Lastsituation

Diese Einstellung legt die Art der Lastsituation fest. Da die zugrunde liegenden Daten zeitabhängig sind, lassen sich verschiedene statische Lastsituationen erstellen:

• Selected point in time: Die Lastsituation basiert auf den Daten zum gewählten Zeitpunkt. Die Bezugsspannung am Slack-Knoten wird ebenfalls zu diesem Zeitpunkt übernommen.
• Overall maximum residual net load: Die Lastsituation entspricht dem Zeitpunkt, an dem im gewählten Zeitraum die maximale Residuallast des Netzes auftritt. Die Bezugsspannung am Slack-Knoten entspricht ebenfalls diesem Zeitpunkt.
• Overall minimum residual net load: Die Lastsituation entspricht dem Zeitpunkt, an dem im gewählten Zeitraum die minimale Residuallast des Netzes auftritt. Die Bezugsspannung am Slack-Knoten entspricht ebenfalls diesem Zeitpunkt.
• Per-bus maximum residual loads: Die Lastsituation maximiert die Residuallast an jedem Knoten im gewählten Zeitraum. Die Bezugsspannung am Slack-Knoten wird auf das Minimum der Spannungsmessungen im gewählten Zeitraum gesetzt.
• Per-bus minimum residual loads: Die Lastsituation minimiert die Residuallast an jedem Knoten im gewählten Zeitraum. Die Bezugsspannung am Slack-Knoten wird auf das Maximum der Spannungsmessungen im gewählten Zeitraum gesetzt.

INFO

Die Residuallast des Netzes ist die momentane Leistung, die nach Abzug der gesamten Erzeugung im Netz von der Netzeinspeisung geliefert werden muss. Sie ist die Summe aller Lasten $P_L$ im Netz minus die Summe aller Erzeuger $P_G$, also $P_{feeder}=P_L-P_G$.

Es gibt nur einen Zeitpunkt, an dem die Residuallast des Netzes maximal bzw. minimal ist.

Die Residuallast pro Knoten ist die momentane Leistung, die an jedem einzelnen Knoten nach Abzug der Erzeugung an diesem Knoten vom Netz geliefert werden muss. Sie ist die Summe der Lasten am Knoten $b$, $P_{L,b}$, minus die Summe der Erzeuger am Knoten $b$, $P_{G,b}$, also $P_b=P_{L,b}-P_{G,b}$. Die von der Netzeinspeisung gelieferte Leistung ist dann die Summe der Residuallasten aller Knoten $B$, also $P_{feeder}=\sum _{b=1}^B{P}_b$.

Der Zeitpunkt, an dem die Residuallast $P_b$ maximal oder minimal ist, kann sich von Knoten zu Knoten unterscheiden.

Bestehende Lasten und Erzeuger

Eine Lastsituation ersetzt die statische Last und Erzeugung im Netz. Diese Einstellung legt fest, ob alle oder nur ein Teil der bestehenden Lasten und Erzeuger ersetzt werden.

• Remove all: Alle Lasten und Erzeuger des Netzes werden gelöscht, auch solche, die in der Lastsituation nicht berücksichtigt sind (z.B. weil sie kein Zeitreihenverhalten haben). Wählen Sie diese Option, wenn die Daten der Lastsituation die gesamte statische Last und Erzeugung ersetzen sollen.
• Remove considered devices only: Nur Geräte, die bei der Erstellung der Lastsituation berücksichtigt wurden (z.B. weil sie ein Zeitreihenverhalten haben), werden entfernt. Andere Geräte und Anschlussgesuche bleiben erhalten.
