Dashboard

Netzansicht

Die Netzansicht zeigt alle Elemente mit ihrem ungünstigsten Zustand im gewählten Zeitraum. Verschieben oder Zoomen der Karte beeinflusst die Liste der Verletzungen und die Diagramme nicht.

Elemente finden Sie über das Suchfeld. Im Niederspannungsmodus enthalten die Ergebnisse auch Elemente aus anderen Netzen desselben Projekts. Ein Klick auf ein Ergebnis öffnet den Element-Inspektor, der auch beim Klick auf ein Element in der Karte erscheint.

Ein Klick auf ein Element fokussiert es und zeigt seine Daten im Inspektor. Ist das Element ein Knoten, werden seine Prosumer unter «Prosumers at Bus» aufgelistet.

Mit Ctrl-Klick (Cmd-Klick unter macOS) fügen Sie ein Element zur Auswahl hinzu. Ausgewählte Elemente sind blau hervorgehoben. Ein erneuter Klick auf ein ausgewähltes Element entfernt es aus der Auswahl.

Hinweis: Fokus und Auswahl sind unabhängig. Es kann nur ein Element fokussiert, aber mehrere ausgewählt sein.

Liste der Verletzungen

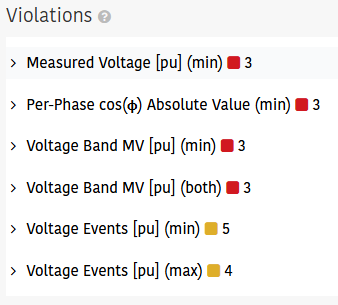

Zeigt alle Elemente, die Betriebsgrenzwerte verletzen, gruppiert nach Grenzwertart und Element. Werte im Warnbereich sind gelb, Verletzungen rot.

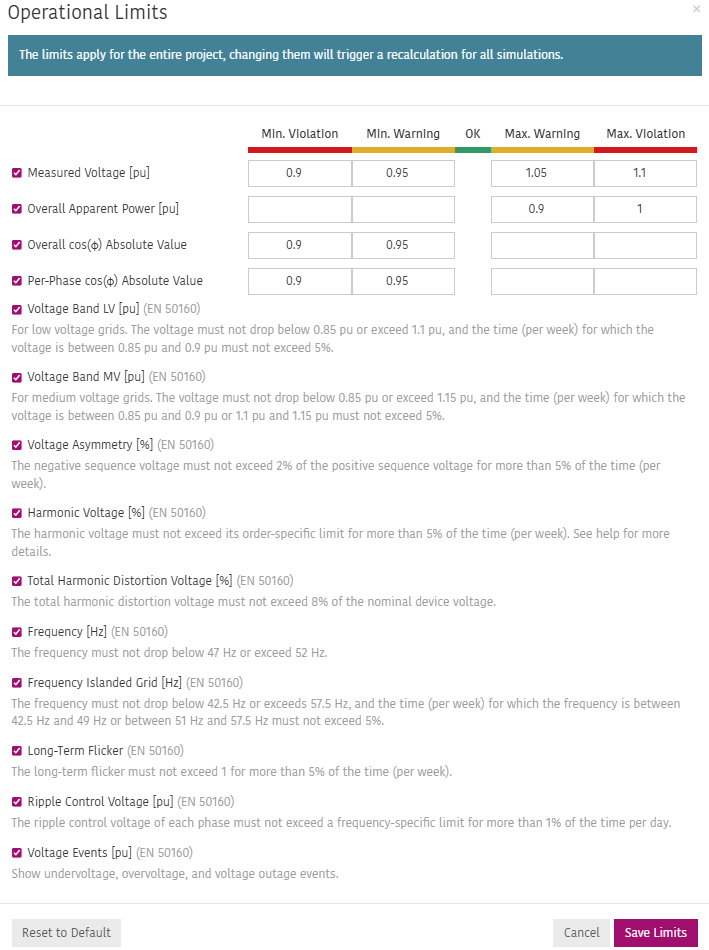

Die Betriebsgrenzwerte können über das Einstellungssymbol geändert oder zurückgesetzt werden. Änderungen gelten für alle Monitoring-Seiten des Projekts.

Jeder Listeneintrag steht für eine Zeitspanne mit Warnungen oder Verletzungen. Der Farbbalken links zeigt die ungünstigste Kategorie. Die Spalten 2 bis 5 zeigen die Aufteilung in Warn- und Verletzungsdauer.

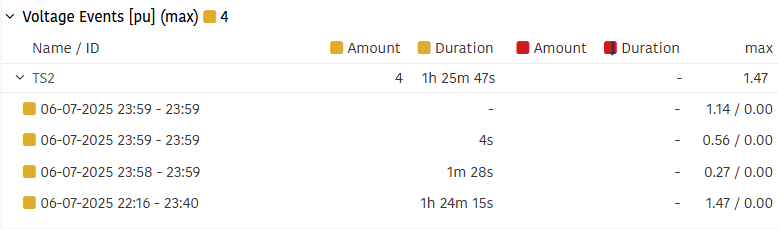

Ein Klick auf einen Eintrag klappt die verletzenden Elemente auf. Ein Klick auf ein Element zeigt die einzelnen Vorkommnisse (Datum, Uhrzeit, Dauer).

Einhaltung von EN 50160

PQ-Geräte folgen den Regeln von EN 50160. Die Grenzwerte werden nicht angezeigt und sind nicht bearbeitbar, da sie aus der Norm abgeleitet sind.

• Statische Verletzungen (Grenzwert unabhängig von der Dauer überschritten) sind gelb.
• Tatsächliche Verletzungen (Grenzwert über die Zeit überschritten) sind rot.

Regeln nach EN 50160

• Spannungsband

  • Niederspannung: <0.85 pu oder >1.1 pu, oder 0.85 bis 0.9 pu während >5% der Zeit pro Woche
  • Mittelspannung: <0.85 pu oder >1.15 pu, oder 0.85 bis 0.9 pu bzw. 1.1 bis 1.15 pu während >5% der Zeit pro Woche

• Spannungsunsymmetrie Gegensystemspannung >2% der Mitsystemspannung während >5% der Zeit pro Woche

• Oberschwingungsspannung Oberschwingungsspannung überschreitet den ordnungsspezifischen Grenzwert während >5% der Zeit pro Woche

Ordnung	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25
Relativer Spannungsgrenzwert (%)	2	5	1	6	0.5	5	0.5	1.5	0.5	3.5	0.5	3	0.5	0.5	0.5	2	0.5	1.5	0.5	0.5	0.5	1.5	0.5	1.5

• Gesamte harmonische Verzerrung der Spannung 8% der Gerätenennspannung

• Frequenz

  • Verbundnetz: <47 Hz oder >52 Hz
  • Inselnetz: <42.5 Hz oder >57.5 Hz, oder 42.5 bis 49 Hz bzw. 51 bis 57.5 Hz während >5% der Zeit pro Woche

• Langzeitflicker 1 während >5% der Zeit pro Woche

• Rundsteuerspannung Überschreitet den frequenzspezifischen Grenzwert während >1% der Zeit pro Tag

• Spannungsereignisse Meldungen bei Überspannung, Unterspannung und Ausfällen

Diagramme

Es werden zwei Diagramme angezeigt, die unabhängig gesteuert werden können. Der Vollbildmodus erlaubt eine detaillierte Betrachtung, ohne den Zeitraum der Monitoring-Seite zu ändern.

Warnungen und Verletzungen werden im Hintergrund angezeigt. Beim Überfahren mit der Maus erscheinen die betroffenen Netzelemente.

Verfügbare Messungen

• Overall Apparent Power (VA): in p.u. bezogen auf die Gerätenennleistung
• Voltage (pu): bezogen auf die Nennspannung
• Overall Current (A)
• Overall Active Power (W)
• Overall Fundamental Reactive Power (var)
• Active Energy (Wh)
• Reactive Energy (varh)
• Overall cos(φ)

Messungen von PQ-Geräten

Sind Messgeräte für die Netzqualität (PQ) installiert, stehen für diese Geräte zusätzlich folgende Messungen und Ereignisse zur Verfügung:

• Ripple Control Voltage (pu)
• Total Harmonic Distortion Voltage (%)
• Harmonic Voltage (%): bezogen auf die Grenzwerte nach EN 50160
• Phase Sequence Voltage (V): Mit-, Gegen- und Nullsystem
• Unbalance Voltage (%)
• Short-Term Flicker
• Long-Term Flicker
• Frequency (Hz)
• Overvoltage Events: 1 während des Ereignisses, sonst 0
• Undervoltage Events: 1 während des Ereignisses, sonst 0
• Voltage Outage Events: 1 während des Ereignisses, sonst 0

Mit den Auswahllisten über den Diagrammen wechseln Sie die Messung.

Zeitnavigation

Steuert den Zeitraum der Monitoring-Seite. Der Schieberegler links zeigt Meldungen; mit den Schaltflächen und Datumsauswahlen rechts wählen Sie Daten.

Zoomen: Schieberegler klicken und ziehen. Verschieben: Shift gedrückt halten und nach links oder rechts ziehen. Alle Simulationen anzeigen: All klicken. Einen Tag anzeigen: Day klicken. Mit den Pfeiltasten verschieben Sie den gewählten Zeitraum vor oder zurück.
