N-1

Mit dem N-1-Werkzeug analysiert der Netzbetreiber das Netz im N-1-Fall.

Beim Ausfall eines Zweigs (Transformator, Leitung oder Anschluss) muss also sichergestellt sein:

• keine Unterbrechung der Versorgung
• die Spannungen bleiben innerhalb der Grenzwerte
• andere Betriebsmittel werden nicht überlastet

Für jeden Zweig im Netz trennt das Werkzeug den Zweig und führt dann eine Lastflussberechnung durch. Verletzungen der Knotenspannung und der Zweigauslastung sowie ein möglicher Verlust von Lasten und Erzeugern, die durch die Trennung dieses Zweigs entstehen, werden für jeden Fall erfasst und können analysiert werden.

Netz

Die N-1-Ausfallanalyse läuft jeweils auf einem Netz. Wählen Sie das zu berechnende Netz in der Auswahlliste Grid.

Mit starten Sie die Berechnung.

Netzverstärkungen, Anschlussgesuche und Szenarien

Netzverstärkungen und Anschlussgesuche werden je nach Status standardmässig auf das Netz angewendet. Sie sind für die Dauer der Berechnung Teil des Netzmodells. Die ausgewählten Netzverstärkungen und Anschlussgesuche werden im Netz dargestellt.

Um die Standardauswahl zu ändern, wählen Sie die gewünschten Add-ons in der Liste an oder ab. Die Auswahl bleibt für die Dauer der Sitzung gespeichert, auch wenn Sie zu anderen Berechnungen in Adaptricity wechseln. Ein Neuladen der Seite oder ein Klick auf die Schaltfläche zum Aktualisieren stellt die Standardauswahl wieder her.

Szenarien und Lastsituationen werden nie standardmässig angewendet. Sie müssen gezielt ausgewählt werden.

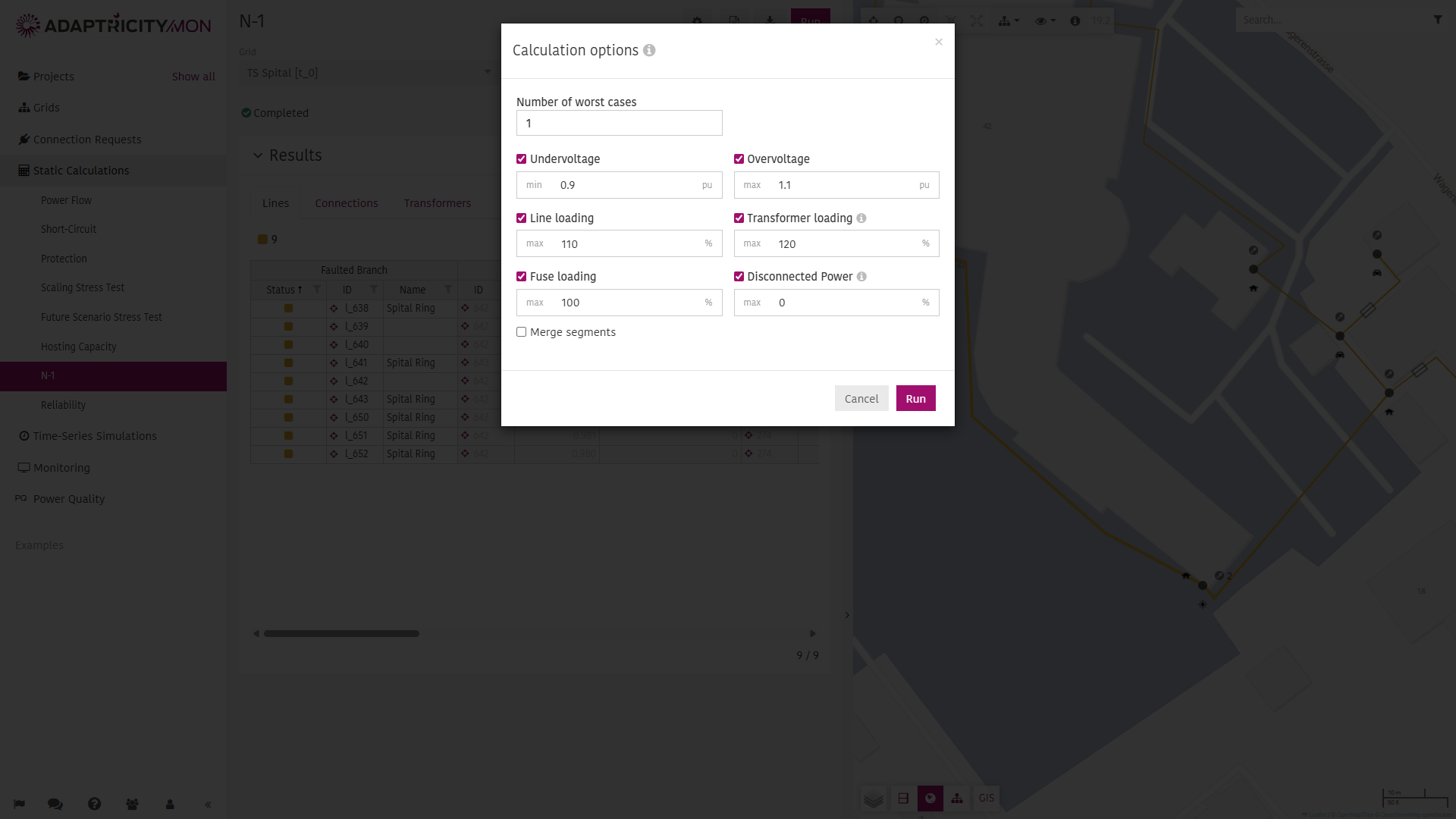

Einstellungen

Mit oben auf der Seite ändern Sie die Betriebsgrenzwerte der elektrischen Betriebsmittel.

• Number of worst cases: Anzahl Verletzungen, die pro ausgefallenem Zweig in der Ergebnistabelle angezeigt werden.

• Undervoltage: Unterspannungsgrenze der Knoten in p.u.

• Overvoltage: Überspannungsgrenze der Knoten in p.u.

• Line loading: Auslastungsgrenze von Leitungen und Kabeln in Prozent der Nennauslastung.

• Transformer loading: Auslastungsgrenze von Transformatoren in Prozent der Nennauslastung.

• Fuse loading: Auslastungsgrenze von Sicherungen in Prozent der Nennauslastung.

• Disconnected power: Fällt ein Zweig aus, wird in einem Strahlennetz die gesamte nachgelagerte Leistung vom Transformator getrennt. Übersteigt die getrennte Leistung diesen Prozentsatz der gesamten Transformatorleistung (z. B. 10%), wird dies in der Analyse als Verletzung markiert.

• Merge segments: Aktivieren Sie diese Option, um die Netztopologie zu vereinfachen, indem Leitungsabschnitte zu einzelnen Leitungen zusammengefasst werden.

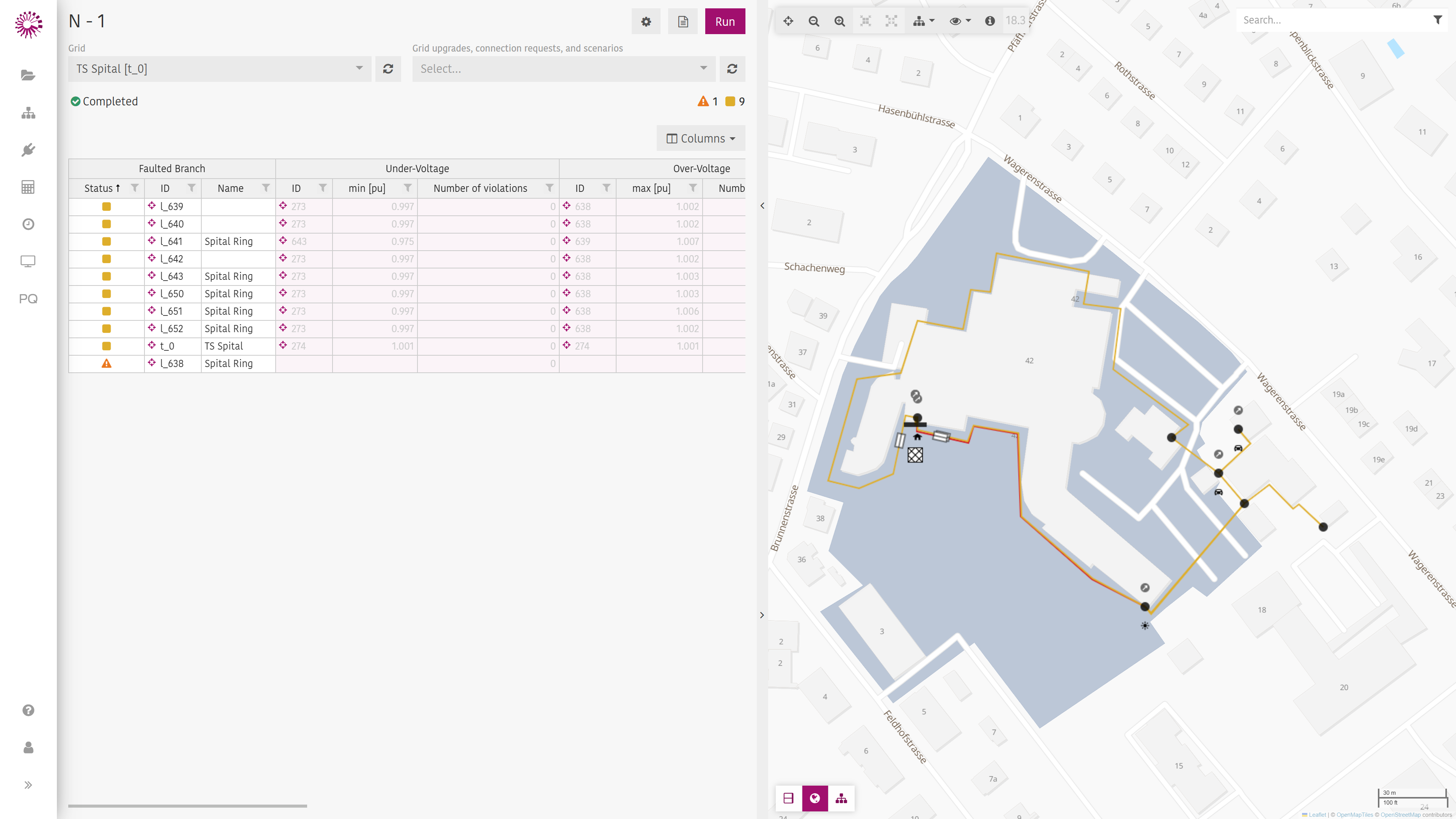

Ergebnisse

Die N-1-Ergebnisse werden in der Ergebnistabelle dargestellt. Mit oben auf der Seite erstellen Sie eine druckfreundliche Ausgabe.

Ergebnistabelle

Jede Zeile der Ergebnistabelle zeigt das Ergebnis für einen anderen Faulted Branch (ausgefallenen Zweig).

Die Spalte ID zeigt die ID des ausgefallenen Zweigs. Ein Klick auf neben der Zweig-ID hebt diesen Zweig in der Kartenansicht hervor.

Ein farbiges Quadrat zeigt einen der folgenden Netzzustände:

Status	Beschreibung
	bei einem Fehler an diesem Zweig treten keine Verletzungen der Betriebsgrenzwerte auf und keine Last oder Erzeugung geht verloren
	bei einem Fehler an diesem Zweig treten Verletzungen der Betriebsgrenzwerte auf oder Last bzw. Erzeugung geht verloren
	die Berechnung für einen Fehler an diesem Zweig war nicht möglich, weil der Lastfluss nicht konvergiert ist

Verursacht ein ausgefallener Zweig an einem Netzelement eine Verletzung eines Betriebsgrenzwerts oder führt der Fehler zu verlorener Last oder Erzeugung, wird der ausgefallene Zweig in der Statusfarbe eingefärbt.

Für jeden in den Einstellungen definierten und aktivierten Betriebsgrenzwert werden in der Ergebnistabelle drei Spalten angezeigt:

• Die ID des Netzelements, an dem der Maximal- bzw. Minimalwert auftritt. Ein Klick auf hebt das betreffende Betriebsmittel hervor.
• Der Wert des schwerwiegendsten Auftretens dieser Grösse (Max./Min.).
• Die Anzahl Auftreten dieser Verletzung, die durch den ausgefallenen Zweig verursacht werden.

Führt der ausgefallene Zweig zu keiner Verletzung des Betriebsgrenzwerts, sind die Ergebnisse ausgegraut und die Anzahl Verletzungen für diesen Fehler ist 0.

TIP

• Mit einem Klick auf den Spaltennamen sortieren Sie die Tabelle absteigend oder aufsteigend .
• Mit neben dem Spaltennamen filtern Sie die Tabelle nach Bedingungen oder bestimmten Werten.
